Tecnología de tallado de engranajes: ventaja competitiva fundamental
En los sistemas de control automático de ventanas, la fiabilidad y precisión de los componentes de accionamiento determinan la competitividad del producto. INEED Motors aplica tecnología de tallado de engranajes de grado aeroespacial a motores de engranajes planetarios de 20 mm, estableciendo nuevos estándares en la industria.
Nuestro centro de tallado de engranajes cuenta con:
- Talladoras CNC
- herramientas de corte de carburo
- Tres avances tecnológicos:
Precisión de engranaje ISO 6-7 (error de paso de ＜0.005 mm)
Rugosidad superficial Ra≤0.8 μm
Proceso de desbarbado único (ruido <32 dB)
Pruebas de terceros confirman:
- 42% más de capacidad de carga (pico de 1.8 Nm)
- 65% eficiencia de transmisión
- Durabilidad de 500,000 ciclos
- Aumento de temperatura de 25 K (carga nominal)
Desglose del diseño de ingeniería

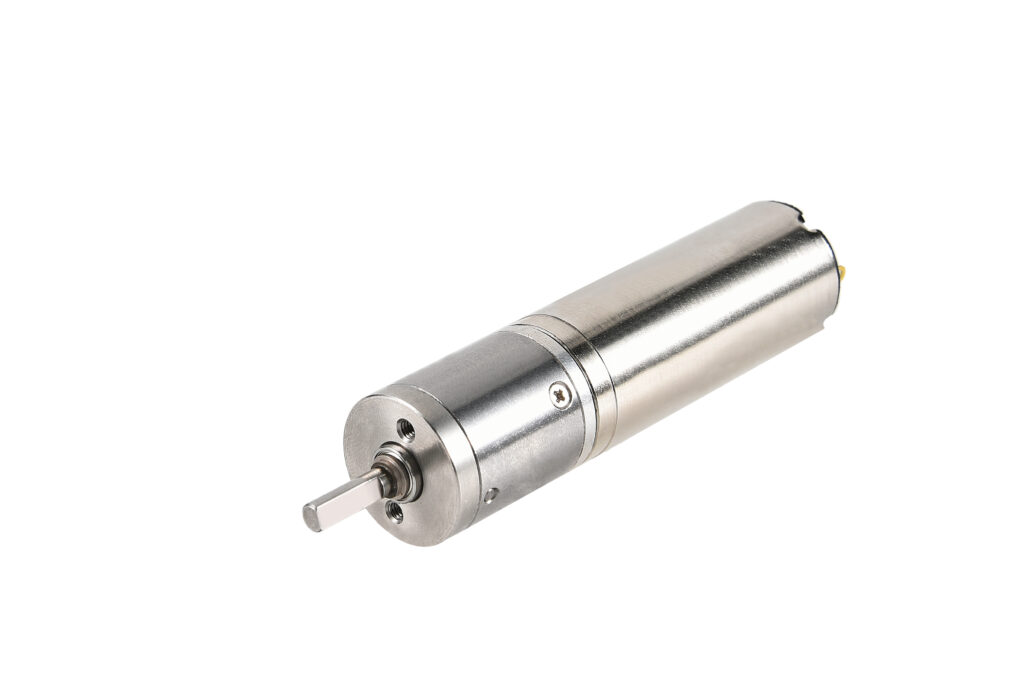

Especificaciones del modelo IND-2034R-N6505-64K-12.0:

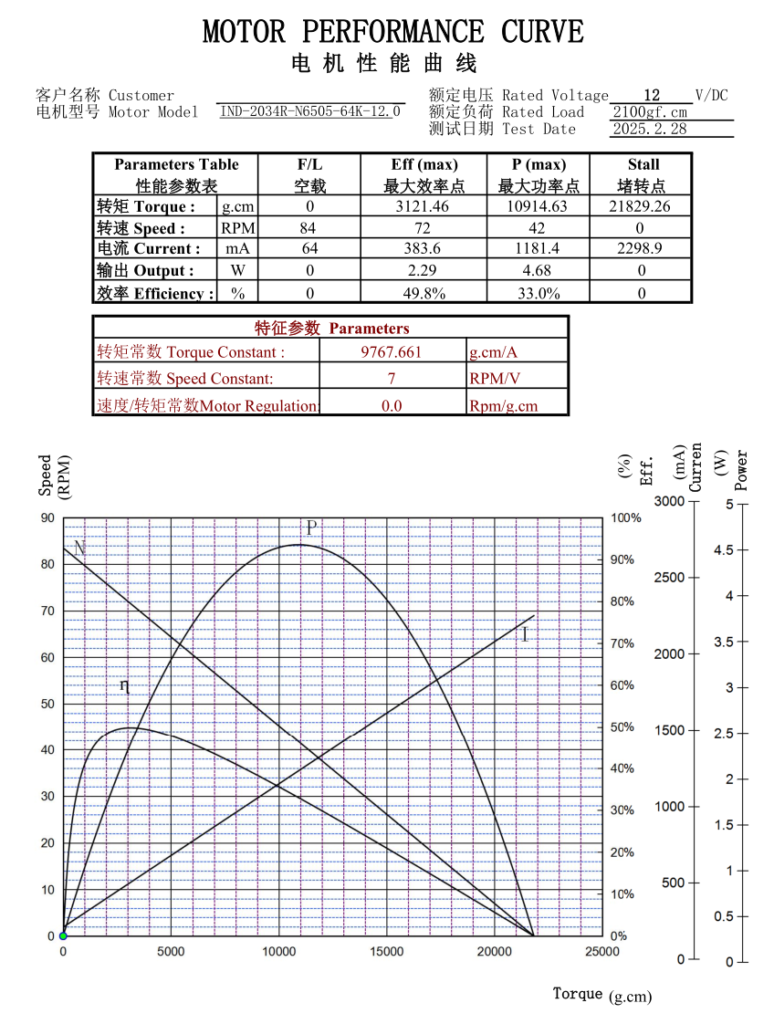

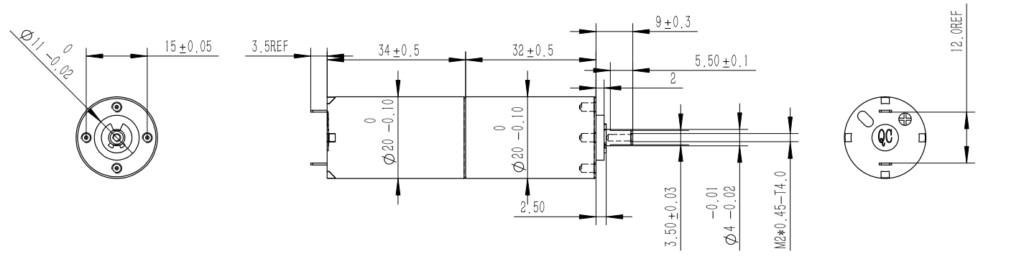

Dibujo de esquema y Curva de rendimiento:
Sistema motor
- Diseño sin núcleo de 5 fases y 10 polos
- Imanes NdFeB
- Escobillas de grafito (vida útil de 2000 h)
- 82 rpm ± 12 % de velocidad sin carga
Diseño de caja de cambios
- sistema planetario de 3 etapas
- Relación de reducción 64:1
- Engranajes de aleación endurecida
- Estructura de sello de aceite patentada
Parámetros clave
Rated voltage: 12.0V DC
No load speed: 82 rpm±12%
Rated Torque: 3120gf.cm
No-load Current: ≤120mA
Stall Torque: 21000gf.cm
Stall Current: 2.5A Personalización integral
Ofrecemos personalización líder en la industria:
Personalización eléctrica
- Voltaje: 6 V / 12 V / 24 V / 48 V
- Bobinado: 3/5/7 fases
- Resistencia: ajuste de ±20%
- Cables: Longitud/conector/color
Adaptación mecánica
- Relación: 16:1 a 256:1
- Eje: corte en D/roscado/liso
- Montaje: Brida/soporte
- Clasificación IP: 54/65/68
Entornos Especiales
- Versión en frío: arranque a -40 ℃
- A prueba de explosiones: Ex d IIC T6
- Grado alimenticio: NSF H1
- Silencioso: ＜30dB(A)

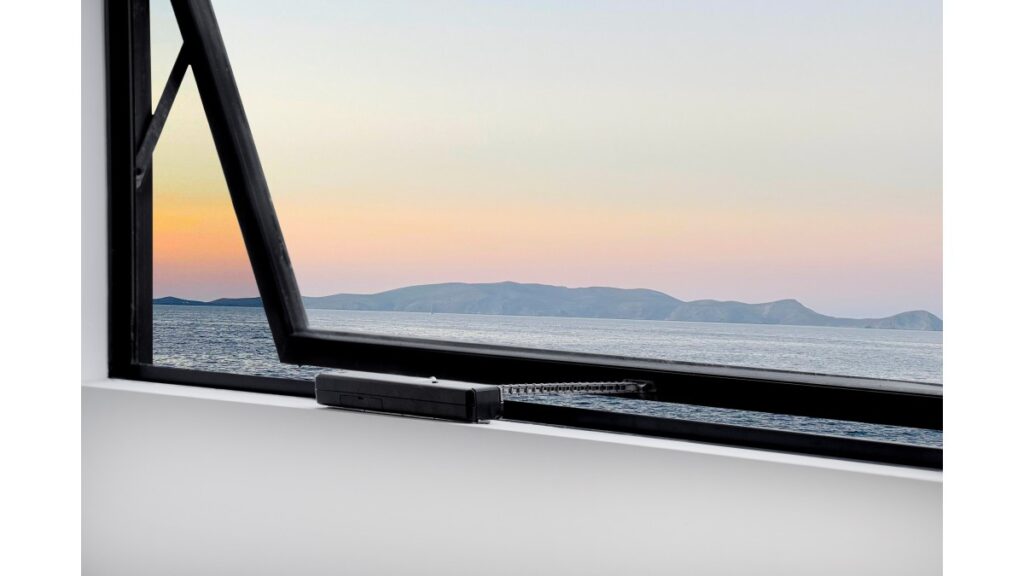

Ideal para la automatización de ventanas
Ventajas únicas para los sistemas de ventanas:
Características de seguridad
- Protección contra sobrecalentamiento
- Limitación de corriente
- Accionamiento manual
- Autodiagnóstico
Smart Control
- control de velocidad pwm
- Comunicación RS485
- Retroalimentación del codificador
- Diseño preparado para IoT
Datos De Rendimiento
- Opera ventanas de 80 kg
- 300 ciclos/día
- Precisión de apertura de 0.5°
- Operación a prueba de tormentas
Resultados de la prueba del cliente:
- 35% de ahorro de energía
- Reducción de ruido de 12dB
- Instalación un 40% más rápida
- <0.1% tasa de fallos
Soporte técnico
Paquete completo de servicios de INEED Motors:
- Muestras disponibles en cualquier momento.
- Descargas de modelos 3D
- Consultoría de aplicaciones
- soporte 24/7
- Logística global
