La selección del mejor motorreductor de CC y caja reductora depende de sus necesidades. La robótica suele utilizar motorreductores de CC con reductores planetarios. Estos ayudan a los robots a mover las articulaciones con control y proporcionan una gran potencia. Los equipos médicos utilizan motorreductores de CC con reductores de tornillo sin fin o de dientes rectos. Esto facilita el buen funcionamiento de bombas de infusión y camas de hospital, por ejemplo. La automatización industrial utiliza motores de CC con sistemas modulares de reductores planetarios. Estos ayudan a accionar cintas transportadoras y máquinas de envasado. Los productos de consumo utilizan pequeños motores reductores de CC. Estos se encuentran en cortinas automáticas, cafeteras y cámaras. Elegir el motor y el reductor adecuados garantiza un buen funcionamiento. Proporciona la potencia adecuada y ahorra energía en muchos usos.
Puntos Clave
Elige el motorreductor y la caja de engranajes de CC adecuados para tu aplicación. Esto te ayudará a obtener la mejor potencia, velocidad y eficiencia. Las cajas de engranajes planetarios son ideales para robots y dispositivos médicos. Son compactas, robustas y muy precisas. Los motores de CC sin escobillas consumen menos energía y duran más. Son excelentes para robots, herramientas médicas y dispositivos alimentados por batería. Las cajas de engranajes de tornillo sin fin proporcionan un movimiento fuerte, lento y constante. Pueden sujetar objetos pesados, por lo que son ideales para trabajos de elevación. Siempre ten en cuenta el par, la velocidad, el voltaje y el lugar donde los usarás. Esto ayudará a que tu motor y caja de engranajes funcionen correctamente y se mantengan seguros durante mucho tiempo.
Las mejores combinaciones de motores de engranajes de CC
Elegir el motor y la caja de cambios adecuados es fundamental. Facilita el buen funcionamiento de los sistemas de robótica, dispositivos médicos, fábricas y productos para el hogar. La siguiente tabla muestra las mejores opciones para cada área:
Área de aplicación | Tipo de motor | Tipo de caja de cambios | Beneficios principales | Casos de uso típicos |
|---|---|---|---|---|
Robótica | CC con escobillas, CC sin escobillas | Planetaria, onda de deformación, cicloide | Alto par, precisión y diseño compacto. | Brazos robóticos, robots móviles |
Dispositivos médicos | Motor paso a paso de CC sin escobillas | Planetario, gusano, helicoidal | Bajo nivel de ruido, alta eficiencia y control preciso. | Bombas de infusión, ventiladores |
Automatización Industrial | DC sin escobillas | Planetario, Gusano, Espuela | Larga vida útil, alto torque y confiabilidad. | Transportadores, máquinas de embalaje |
Productos de consumo | DC con escobillas, sin núcleo | Espolón planetario | Compacto, energéticamente eficiente y rentable. | Cafeteras, cámaras, juguetes. |
Robótica
Los robots necesitan motores y reductores resistentes y precisos. Los motores de CC con escobillas son ideales para mover robots y realizar trabajos delicados. Tienen una gran potencia de arranque y son fáciles de controlar. Los motores de CC sin escobillas duran más y consumen menos energía. Son ideales para robots avanzados. Los reductores planetarios son muy populares por su buen rendimiento y su amplia gama de usos. Los motores de onda de deformación son ligeros y muy rígidos, por lo que se utilizan en brazos robóticos que trabajan con personas. Los motores cicloides son ideales para robots que levantan objetos pesados. Son muy precisos y no resbalan mucho.
Consejo: Para brazos robóticos, utilice reductores planetarios con motores de CC sin escobillas. Esto proporciona buena potencia y velocidad, además de ahorrar energía.
Los robots necesitan el par motor, la velocidad y la eficiencia adecuados. Seleccionar la relación de transmisión correcta permite ajustar el par y la velocidad según las necesidades de cada tarea. Los pequeños motores de CC con engranajes y altas relaciones de transmisión ofrecen gran potencia y un movimiento suave . Además, tienen una larga vida útil, incluso con un uso intensivo.
Dispositivos médicos
Los dispositivos médicos necesitan motores y reductores seguros y silenciosos. Además, deben ser fáciles de controlar. Los motores de CC sin escobillas con reductores planetarios se utilizan en bombas e instrumental quirúrgico. Son silenciosos y resistentes. Los motores paso a paso con reductores planetarios de plástico se utilizan en dispositivos ligeros, como implantes auditivos. Ayudan a mantener los dispositivos silenciosos y suaves en caso de caída. Los reductores helicoidales sinfín se utilizan en ventiladores. Ayudan a controlar el flujo de aire y a un funcionamiento suave.
Los dispositivos médicos deben cumplir normas estrictas como la ISO 13485. También deben ser seguros con la electricidad. El uso de bajo voltaje los hace más seguros. Los motores y reductores deben ser fáciles de limpiar y silenciosos. Esto garantiza la seguridad y comodidad de los pacientes.
Automatización Industrial
Las fábricas necesitan motores y reductores duraderos y resistentes. Los motores de corriente continua sin escobillas con reductores planetarios o de tornillo sin fin funcionan muy bien. Requieren poco mantenimiento y son muy eficientes. Los reductores planetarios son pequeños, pero ofrecen una gran potencia. Los reductores de tornillo sin fin son rígidos y soportan cargas pesadas. Los reductores de engranajes rectos son adecuados para trabajos medianos, pero pueden desgastarse más rápido si se usan con demasiada intensidad.
Las fábricas necesitan diferentes niveles de par motor, desde muy poco hasta mucho. Los ingenieros eligen motores un poco más potentes de lo necesario. Esto garantiza su buen funcionamiento durante mucho tiempo. Cambiar la relación de transmisión ayuda a obtener la máxima potencia a bajas velocidades. Esto es importante para mover correas y objetos pesados. Probar los motores y las cajas de cambios en condiciones reales ayuda a garantizar su durabilidad y funcionamiento óptimo.
Productos de consumo
Los productos para el hogar utilizan motores y reductores pequeños y ligeros. Deben caber en espacios reducidos y no ser demasiado costosos. Los motores de CC con escobillas y reductores de engranajes rectos o planetarios se utilizan en artículos como cortinas, cafeteras y juguetes. Los motores de CC sin núcleo son ligeros y ahorran energía. Son ideales para cámaras y otros artículos portátiles.
Los diseñadores tienen en cuenta el peso, el tamaño, el voltaje y el ahorro de energía . Pueden modificar el motor y la caja de engranajes para adaptarlos a cada producto. También comprueban si el motor soporta el calor y el polvo. Esto garantiza que el producto funcione correctamente en diversos entornos.
Nota: Para productos domésticos, los ingenieros eligen pequeños motores de CC con reductor. Estos ofrecen buena potencia, ahorran energía y son muy duraderos.
Motores de engranajes de CC por aplicación
Necesidades de alto par
Algunas máquinas necesitan mucha potencia para mover objetos pesados. Los motores de corriente continua con escobillas son ideales para arrancar con mucha fuerza. Funcionan bien en grúas, ascensores y máquinas de embalaje. Los motores de corriente continua sin escobillas ofrecen mayor potencia en un tamaño más pequeño. Además, consumen menos energía, lo cual es ideal para robots y máquinas de fábrica. Los motores de par sin escobillas son un tipo especial de motor de corriente continua sin escobillas. Ofrecen una potencia muy elevada a bajas velocidades. A veces, no necesitan reductor. Los motores con escobillas sin núcleo no se utilizan mucho para obtener una gran potencia. Sin embargo, son ideales cuando se necesitan arranques y paradas rápidos.
Tipo de motor | Características de par | Mejores casos de uso |
|---|---|---|
Motores DC cepillados | Alto par de arranque, amplio rango | Grúas, ascensores, aplicaciones industriales pesadas |
Motores de corriente continua sin escobillas | Alta densidad de par, control preciso | Robótica, equipos de embalaje, vehículos eléctricos |
Motores escobillados sin núcleo | Baja inercia, datos de par limitados | Robótica pequeña, herramientas médicas |
Motores de par sin escobillas | Par muy alto a baja velocidad | Robótica de precisión, sistemas de accionamiento directo |
Los motorreductores de CC de alto par ayudan a levantar y mover objetos pesados. Su potencia constante permite a los trabajadores controlar fácilmente las máquinas en las fábricas.
Grúas, cintas transportadoras, elevadores y bombas utilizan estos potentes motores. Ayudan a levantar, mover o sostener objetos pesados de forma segura a diario.
Diseño compacto
Algunas máquinas deben caber en espacios pequeños y aun así funcionar bien. Los motores de CC sin escobillas son ideales para diseños pequeños. Pueden tener un grosor de hasta 12 mm y son muy duraderos. Además, consumen menos energía. Los motores de CC con escobillas, como el de 180 CC, también son pequeños. Funcionan bien en juguetes, herramientas médicas y electrodomésticos.
Los sistemas de engranajes especiales hacen que los motores sean más fuertes y duren más, pero siguen siendo pequeños.
Los buenos materiales y el diseño inteligente ayudan a que los motores utilicen menos energía.
Los motores pequeños tienen menos fricción en su interior, por lo que duran más.
Los diseñadores deben considerar la potencia y el espacio disponibles. Al fortalecer un motor, este puede aumentar su tamaño, lo cual no siempre es beneficioso. Usar relaciones de transmisión altas puede aumentar la potencia de los motores, pero también puede ralentizarlos. Las nuevas formas de construir motores facilitan el buen funcionamiento de los motores pequeños en robots y herramientas médicas.
Eficiencia energética
Algunos dispositivos funcionan con baterías y necesitan ahorrar energía. Los motores de CC sin escobillas consumen menos energía que los motores con escobillas. Pueden alcanzar una eficiencia de hasta el 95 %. Los motores de CC con escobillas suelen tener una eficiencia del 60 % al 75 %. Usar el motor y la caja de cambios adecuados ahorra energía y prolonga la vida útil de las baterías.
Para elegir el mejor motorreductor, ajuste el voltaje, la corriente, la potencia y la velocidad a la tarea. Los motores diseñados para ofrecer gran potencia a bajas velocidades consumen menos energía. Probar los motores en condiciones reales ayuda a garantizar que no desperdicien la energía de la batería.
Para ahorrar energía, los motores de engranajes de CC sin escobillas son ideales para robots, herramientas médicas y dispositivos portátiles. Consumen menos energía y duran más, por lo que son ideales para dispositivos alimentados por batería.
Explicación de las combinaciones de cajas de cambios
Caja de engranajes rectos
Una caja de engranajes rectos tiene engranajes con dientes rectos. Estos engranajes se ensamblan fácilmente. Son fáciles de fabricar y reparar. Son más económicos que otros tipos de cajas de engranajes. Funcionan rápido y funcionan bien. Se encuentran en muchos tamaños para diferentes aplicaciones.
Sin embargo, las cajas de engranajes rectos presentan algunos problemas. No pueden generar tanto par debido a las bajas relaciones de transmisión. Pueden ser ruidosas y vibrar más, especialmente al funcionar a alta velocidad. No son las más adecuadas para trabajos que requieren mucho par. Se desgastan más rápido porque menos engranajes comparten el trabajo.
Las cajas de engranajes rectos son ideales para juguetes, impresoras y máquinas pequeñas. En los automóviles se utilizan para los limpiaparabrisas y los asientos. También se emplean en cintas transportadoras y bombas ligeras. Si necesita una caja de engranajes sencilla y económica para trabajos ligeros, las cajas de engranajes rectos son una buena opción.
Caja de engranajes planetarios
Una caja de engranajes planetarios tiene muchos engranajes que giran alrededor de un engranaje principal. Esta configuración ayuda a distribuir el trabajo entre los engranajes. Es pequeña y cabe en espacios reducidos. Tiene poco juego, por lo que se mueve con mucha precisión. Puede generar un gran par para su tamaño. Además, funciona de forma silenciosa y suave.
Los reductores planetarios pueden soportar cargas pesadas y durar mucho tiempo. Se utilizan en robots, máquinas de fábrica, automóviles y herramientas médicas. Estos reductores se utilizan para trabajos que requieren gran potencia y un movimiento preciso. Los ingenieros los eligen cuando buscan un reductor pequeño pero potente.
Caja de engranajes de gusano
Un reductor sinfín utiliza un engranaje helicoidal y una rueda. Esta configuración modifica la velocidad de giro y genera más par. Los reductores sinfín reducen la velocidad de salida y la hacen más potente. Son ideales para trabajos pesados que requieren un movimiento lento. También detienen el movimiento de salida cuando el motor está apagado. Esto ayuda a mantener los elementos en su lugar y los mantiene estables.
Los reductores sinfín se encuentran en scooters, salvaescaleras y robots. También se utilizan en sistemas de movimiento y máquinas de alimentos. Si necesita un reductor para un trabajo potente, lento y constante, los reductores sinfín son una buena opción.
Consejo: elija siempre la caja de cambios adecuada a sus necesidades de torque, velocidad y espacio para obtener los mejores resultados.
Criterios de selección
Par y velocidad
Para elegir el motor y la caja de cambios adecuados, es necesario conocer el par y la velocidad necesarios. Cada trabajo requiere algo diferente. La relación de transmisión modifica la velocidad y la potencia de salida. Una relación de transmisión más alta proporciona mayor par, pero menor velocidad. Esto es ideal para trabajos que requieren gran potencia o movimientos precisos. Para empezar, los ingenieros deberían:
Descubra cuánta velocidad y torque necesita el trabajo.
Elija una caja de cambios que se ajuste a estas necesidades y funcione bien.
Utilice estas fórmulas para calcular la velocidad y el torque del motor:
Velocidad del motor = Velocidad de salida de la caja de cambios × Relación
Par motor = (Par de salida de la caja de cambios / Relación) × Eficiencia
Consulte las hojas de datos del motor para ver si los números coinciden.
Cambia las cosas y vuelve a intentarlo hasta encontrar el mejor motor.
Consejo: Observe las curvas de rendimiento del motor para ver cómo cambian la velocidad, el par y la eficiencia durante el funcionamiento. Esto ayuda a garantizar que el motor y la caja de cambios funcionen correctamente en condiciones reales.
Voltaje y potencia
El voltaje y la potencia son muy importantes al elegir un motor. Las fábricas suelen usar motores de CC de 90 V o 180 V. Los productos domésticos usan 12 V o 24 V. El voltaje influye en la velocidad y la potencia del motor. Usar demasiado voltaje puede acelerar el motor, pero también puede calentarse demasiado y reducir su vida útil. Elegir el voltaje correcto ayuda a que el motor funcione bien y dure más.
tipo de aplicacion | Clasificaciones de voltaje estándar | Clasificaciones de potencia (HP) | Notas |
|---|---|---|---|
Industrial | 90 V, 180 V | 1 / 4 1 a / 2 | Se utiliza con controladores SCR; el voltaje de suministro debe ser un 10 % mayor. |
Consumidor/Bajo voltaje | 12 V, 24 V | Más Bajo | Bueno para dispositivos alimentados por batería o energía solar. |
Motorreductores DC | 12 V, 24 V | 1 / 4 1 a / 2 | Alto par de arranque; la velocidad y el par dependen del voltaje y la corriente. |
Nota: Utilice siempre el voltaje adecuado para el trabajo. Esto protege el motor y la caja de cambios.
Medio ambiente y ciclo de trabajo
El lugar de uso y la duración del motor son muy importantes. El polvo, el agua y el calor pueden hacer que los motores no funcionen correctamente o se rompan antes. Los motores en entornos difíciles necesitan protección. Limpiar el motor y dejar que circule el aire ayuda a evitar que se caliente demasiado o presente problemas.

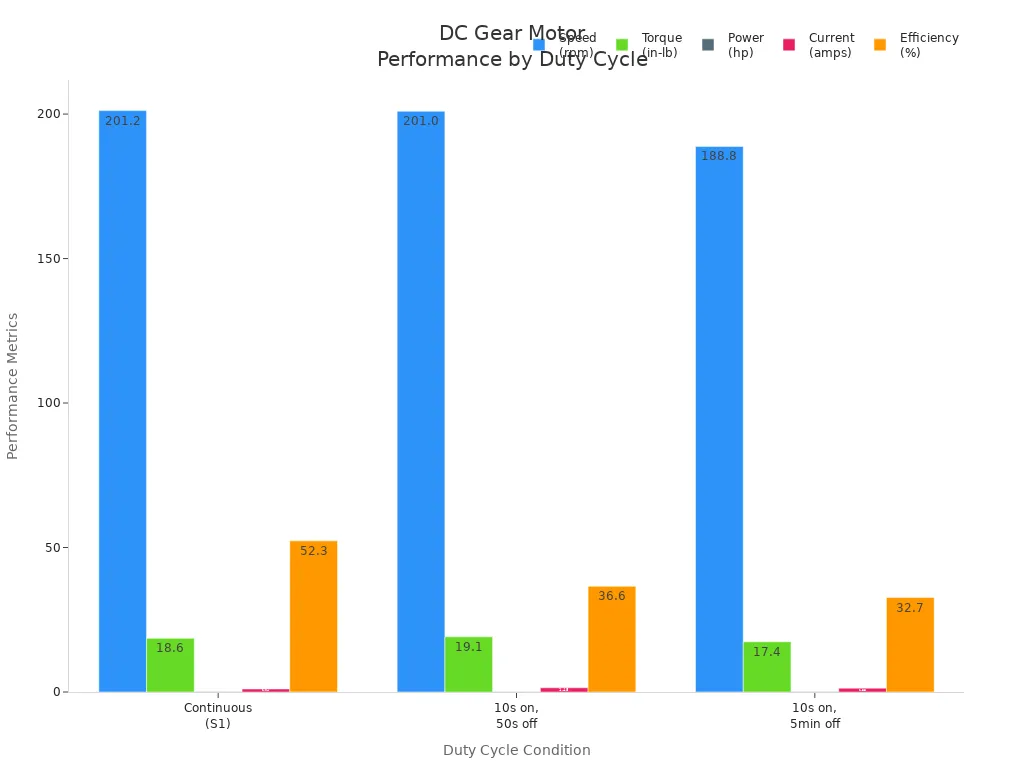

El ciclo de trabajo se refiere al tiempo que el motor funciona antes de detenerse. Los motores que funcionan constantemente necesitan enfriarse bien. Los motores que funcionan en ráfagas cortas pueden ser más pequeños y ligeros.
Para elegir el mejor motor, piense siempre en dónde se usará y su duración. Esto ayuda a que el motor y la caja de cambios funcionen correctamente en cualquier situación.
Elegir el motorreductor y la caja de engranajes de CC adecuados es fundamental para un buen funcionamiento. Cada aplicación requiere el par, la velocidad y la eficiencia precisos. La siguiente tabla muestra cómo funcionan las diferentes cajas de engranajes con los motores para diversas aplicaciones:
Tipo de caja de cambios | Ventajas clave | Aplicaciones principales |
|---|---|---|
Engranaje recto | Simple, eficiente y rentable | Juguetes, pequeños electrodomésticos, robótica en general. |
Reductores Planetarios | Compacto, alto torque, duradero. | Robótica, dispositivos médicos, automatización. |
Reductor sin fin | Alta reducción, autobloqueo, silencioso. | Sistemas transportadores, equipos de elevación |
Engranaje helicoidal | Suave, silencioso, carga alta | Mezcladores industriales, bombas, transportadores |
Los ingenieros pueden usar esta guía para elegir el mejor motor y caja de cambios. Consejos rápidos ayudan a encontrar el motor ideal para cada trabajo. Para más ayuda, consulte catálogos de productos o lea blogs técnicos. También puede pedir consejo a expertos en ingeniería.
Preguntas Frecuentes
¿Qué hace que un reductor planetario sea adecuado para la robótica?
Una caja de engranajes planetarios es compacta pero ofrece una gran potencia. Permite que los robots se muevan con precisión y control. Además, tiene una larga vida útil. Los ingenieros la eligen cuando los robots necesitan ser robustos y precisos.
¿Qué factores determinan el mejor motorreductor de CC para dispositivos médicos?
Los dispositivos médicos necesitan motores silenciosos y de buen funcionamiento. Además, deben ser seguros y duraderos. Los motores de CC sin escobillas con reductores planetarios o de tornillo sin fin son los más adecuados. Estas opciones permiten que las herramientas médicas se muevan con suavidad y seguridad.
¿Cuál es la principal diferencia entre reductores de engranajes rectos y reductores de tornillo sin fin?
Una caja de engranajes rectos tiene engranajes rectos para movimientos rápidos y fáciles. Una caja de engranajes sinfín utiliza un tornillo y una rueda para generar más potencia. Las cajas de engranajes sinfín pueden soportar objetos pesados y moverse lentamente. También evitan que los objetos se muevan cuando están apagados.
¿Qué deben comprobar los ingenieros antes de seleccionar un motorreductor de CC?
Los ingenieros deben verificar el par, la velocidad y el voltaje. También deben considerar la duración del motor. Estos deben ser adecuados para el trabajo. Consultar las hojas de datos y probar los motores ayuda a elegir el mejor.
