El inducido del motor de CC es fundamental. Transforma la energía eléctrica en movimiento, actuando como el corazón del motor, donde se producen las transformaciones energéticas. Esta transformación permite al motor generar par motor para mover objetos. El par se produce cuando la corriente del inducido interactúa con el campo magnético. Por ejemplo, un aumento en la corriente del inducido y en la fuerza magnética resulta en un mayor par. Esta capacidad permite que el motor funcione eficazmente bajo diversas cargas. Sin el inducido, el motor no podría generar movimiento para numerosas aplicaciones.
Puntos Clave
La armadura del motor de corriente continua transforma la electricidad en movimiento, como si fuera el corazón del motor.
Crea fuerza (torque) cuando la corriente se encuentra con el campo magnético, lo que ayuda al motor a funcionar bien.
Una buena armadura ahorra energía y hace que el motor sea más fuerte y confiable.
Sus partes, como el núcleo y los cables, son clave para su correcto funcionamiento y duración.
La armadura produce un campo electromagnético que controla la velocidad y evita el sobrecalentamiento para un uso seguro.
Función de la armadura del motor de CC
Conversión de energía en la armadura
La armadura transforma la energía eléctrica en movimiento mecánico. La corriente fluye a través de los devanados de la armadura y se encuentra con el campo magnético. Este encuentro crea una fuerza que hace girar la armadura. La armadura giratoria impulsa la salida mecánica del motor. Imagine la armadura como un vínculo entre la electricidad y el movimiento. Sin este proceso, el motor no podría funcionar.
Generación de par e interacción magnética
El par motor hace girar la armadura en un motor de corriente continua. Este par se produce cuando la corriente de la armadura interactúa con el campo magnético. Una corriente más intensa y unos imanes más potentes generan mayor par. Imanes como el de neodimio o el de samario-cobalto mejoran el par. Diversos estudios demuestran que el tipo de imán influye en el rendimiento del motor. Estos imanes también reducen el par de retención, que ralentiza la rotación. Una mejor interacción magnética se traduce en un movimiento más suave y un mejor funcionamiento del motor.
Papel en la generación de fuerza electromotriz (CEM)
La armadura ayuda a crear fuerza electromotriz (FEM). Al girar, atraviesa las líneas magnéticas. Este movimiento genera voltaje en los devanados de la armadura, llamado contrafem. Esta fuerza contrafem ejerce presión contra el voltaje aplicado para controlar la velocidad. Impide que el motor consuma demasiada corriente, evitando así el sobrecalentamiento. Al equilibrar el voltaje y la contrafem, la armadura mantiene la estabilidad y la eficiencia del motor.
Construcción de la armadura del motor de CC
Núcleo: Materiales y propiedades magnéticas
El núcleo es fundamental para el funcionamiento del motor. Conduce la energía magnética, lo que ayuda a generar par motor. Generalmente, el núcleo está hecho de láminas delgadas de acero al silicio. Estas láminas tienen un grosor de entre 0.3 y 0.5 mm y se apilan entre sí. Este diseño reduce la pérdida de energía causada por las corrientes parásitas. Cada lámina tiene un recubrimiento de barniz para reducir el calor y mejorar la eficiencia. Este diseño inteligente mantiene el motor robusto y funcionando correctamente. Los estudios demuestran que el acero al silicio optimiza la conversión de energía en los motores.
Bobinados: tipos, disposición y flujo de corriente
Los devanados son donde la electricidad se convierte en movimiento. El cobre se utiliza para los devanados porque conduce bien la electricidad. Los devanados se disponen en patrones como el devanado solapado o el devanado ondulado. El devanado solapado se utiliza para motores que requieren alta corriente. El devanado ondulado funciona mejor para motores que requieren mayor voltaje. Cuando la corriente fluye a través de los devanados, se encuentra con el campo magnético. Este encuentro crea la fuerza que mueve el motor. Un buen diseño de devanado distribuye la corriente uniformemente, reduciendo la pérdida de energía y mejorando el rendimiento.

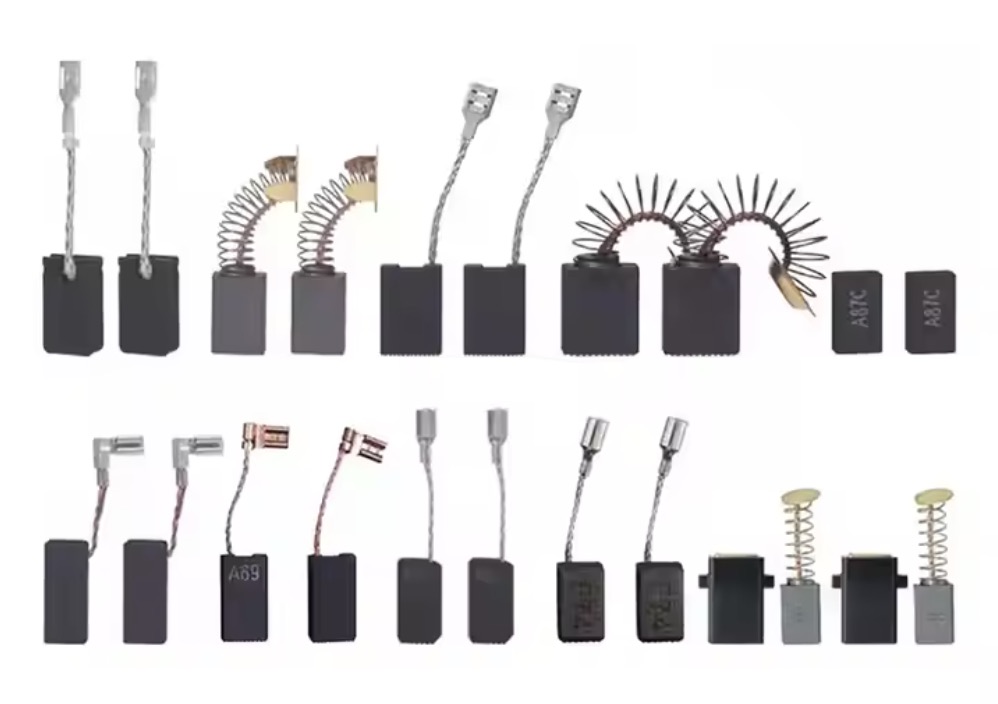

Conmutador: Diseño y función en la inversión de corriente
El conmutador ayuda a cambiar la dirección de la corriente en los devanados. Este cambio mantiene el motor girando con suavidad. Está compuesto por piezas de cobre separadas por materiales aislantes. Su diseño debe ser preciso para evitar problemas como la formación de chispas. Por ejemplo, las holguras irregulares o las superficies rugosas pueden causar desgaste y daños. La siguiente tabla muestra cómo el diseño del conmutador afecta el rendimiento del motor:
Parámetro | Cómo afecta el rendimiento |
|---|---|
Aspereza | Los impactos entran en contacto con las escobillas, provocando desgaste. |
Redondez y excentricidad | Las superficies irregulares pueden provocar chispas y daños. |
Parámetros de separación de segmentos | Importante para un flujo de corriente suave y un menor desgaste. |
Un conmutador bien diseñado hace que el motor dure más y funcione mejor.
Impacto de la armadura en el rendimiento del motor de CC
Eficiencia y minimización de pérdidas de energía
El inducido contribuye a que un motor de corriente continua funcione mejor. La eficiencia consiste en convertir la potencia de entrada en potencia de salida útil. El diseño del inducido influye en este proceso. El uso de materiales como el acero al silicio en el núcleo reduce la pérdida de energía por corrientes parásitas. Unos buenos devanados distribuyen la corriente de manera uniforme, reduciendo las pérdidas por resistencia.
A continuación se presentan algunas ecuaciones para explicar la eficiencia:
Ecuación | Mareas Ideales para Lecciones |
|---|---|
$mathrm{Eficiencia, : eta : = : frac{P_{salida}}{P_{entrada}} : veces : 100 : %}$ | La eficiencia es la potencia de salida dividida por la potencia de entrada. |
$mathrm{P_{in} : = : P_{out} + text{Pérdidas}}$ | La potencia de entrada es igual a la potencia de salida más las pérdidas. |
$mathrm{eta : = : frac{E_{b}I_{a}}{E_{b}I_{a} + I_{a}^{2}R_{a} + W_{c}}}$ | La eficiencia depende de la fuerza contraelectromotriz, de la corriente y de las pérdidas. |
$mathrm{I_{a}^{2}R_{a} = W_{c}}$ | La máxima eficiencia se produce cuando las pérdidas variables son iguales a las pérdidas constantes. |
Estas ecuaciones demuestran cómo la reducción de la pérdida de calor mejora la eficiencia. Un inducido bien diseñado convierte más potencia en movimiento, lo que hace que el motor sea más potente y ahorra energía.
Influencia en las características de velocidad y par
El inducido influye en la velocidad y la potencia de un motor de corriente continua. El par motor es la fuerza que lo hace girar y depende de la corriente del inducido y del campo magnético. Un buen diseño del inducido genera un par motor potente y un movimiento suave.
El control de velocidad también se ve influenciado por la armadura . La fuerza contraelectromotriz (FEM) ayuda a mantener la velocidad del motor constante. A velocidad sin carga, la FEM se equilibra con la tensión, evitando un exceso de corriente. Este equilibrio mantiene el motor frío y eficiente.
Los estudios demuestran cómo el diseño del inducido influye en la velocidad y el par motor:
Parámetro | Mareas Ideales para Lecciones |
|---|---|
Curvas par-velocidad | Muestra la velocidad, la corriente, la potencia y la eficiencia del motor en diferentes niveles de torque. |
Constante de corriente (kI) | Vincula la corriente del motor al par, medido en A/mNm. |
Constante de par (kM) | Muestra el cambio de torque con la corriente, medido en mNm/A. |
Los nuevos diseños, como los motores de CC sin núcleo, mejoran el rendimiento. Estos motores son ligeros y rápidos, ideales para velocidades precisas y alto par.
Contribución a la confiabilidad general del motor
La calidad del inducido influye en la vida útil de un motor de CC. Un inducido robusto soporta condiciones difíciles sin romperse. Los fabricantes someten los inducidos a pruebas para garantizar su fiabilidad. Las pruebas incluyen:
Pruebas de vida aceleradas : Comprueba si hay problemas simulando rápidamente un uso a largo plazo.
Ensayo de fatiga : Mide cómo los materiales soportan la tensión repetida.
Pruebas ambientales : Se evalúa el rendimiento en condiciones de calor o humedad extremos.
Herramientas como comprobadores de aislamiento y cámaras térmicas detectan problemas a tiempo. Los comprobadores de aislamiento verifican el estado del bobinado para evitar cortocircuitos. Las cámaras térmicas detectan el sobrecalentamiento antes de que se produzcan daños.
El uso de materiales duraderos y las pruebas rigurosas garantizan que el inducido funcione correctamente durante mucho tiempo. Un inducido fiable mejora el rendimiento del motor, reduce los costes de reparación y minimiza el tiempo de inactividad. Por ello, resulta esencial para las industrias que requieren motores fiables.
La armadura es clave para el funcionamiento de un motor de CC. Transforma la energía eléctrica en movimiento, lo que contribuye a su buen funcionamiento. El par se genera cuando la corriente de la armadura se encuentra con campos magnéticos. Esto permite que el motor se mueva con suavidad y fuerza. La armadura tiene un núcleo de hierro redondo y bobinados que facilitan este proceso.
He aquí un desglose simple de estos puntos:
Aspecto | Mareas Ideales para Lecciones |
|---|---|
Conversión de energía | Los motores de CC convierten la electricidad en movimiento utilizando campos magnéticos. |
Generación de par | Los campos magnéticos y la corriente crean torque para el movimiento del motor. |
Factores de construcción | La armadura tiene un núcleo de hierro y devanados para trabajar con imanes. |
El uso de mejores diseños y materiales para la armadura mejora la potencia y la eficiencia del motor. Esto la convierte en un componente fundamental de un motor robusto y fiable.
Preguntas Frecuentes
¿Por qué el núcleo de la armadura está hecho de láminas laminadas?
Las láminas delgadas evitan la pérdida de energía causada por las corrientes de Foucault. Estas corrientes de Foucault desperdician energía y generan calor. Las láminas de acero al silicio laminado con aislamiento mantienen el motor más frío. Este diseño también optimiza el funcionamiento del motor.
¿Por qué la armadura necesita un conmutador?
El conmutador cambia la dirección de la corriente en los devanados. Este interruptor mantiene el motor girando constantemente. Sin él, la armadura se detendría al cancelarse las fuerzas magnéticas.
¿Por qué se utiliza cobre para los devanados de armadura?
El cobre permite que la electricidad fluya fácilmente con poca resistencia. Menor resistencia significa menor desperdicio de energía . Además, el cobre soporta altas corrientes sin sobrecalentarse, lo que hace que el motor sea más eficiente.
¿Por qué es importante la FEM posterior en un motor de CC?
La fuerza contraelectromotriz ayuda a controlar la velocidad del motor. Evita que el motor consuma demasiada corriente. Este equilibrio mantiene el motor frío y protegido de daños. Además, ayuda a que el motor funcione de forma estable.
¿Por qué es fundamental el diseño de la armadura para el rendimiento del motor?
Un buen diseño de armadura mejora el par, la velocidad y la eficiencia. Reduce la pérdida de energía y suaviza la rotación. Un diseño robusto facilita el buen funcionamiento del motor en diversas condiciones.
