Les motoréducteurs planétaires sont essentiels aux machines modernes. Ils offrent une puissance élevée et un contrôle précis. Leur conception s'inspire du système solaire : un planétaire central est entouré de satellites. Ces satellites tournent à l'intérieur d'une couronne dentée. Cette configuration répartit uniformément la charge et augmente le couple, ou puissance de rotation. Ces moteurs sont parfaits pour les travaux difficiles.
Les motoréducteurs planétaires gagnent en popularité chaque année. D'ici 2029, leur marché pourrait atteindre 3.80 milliards de dollars . Cette croissance s'explique par la demande croissante de moteurs puissants, précis et automatisés. Leur faible jeu et leur grande précision témoignent de leur fiabilité. Partout dans le monde, les ingénieurs les privilégient.
Points clés à retenir
Les moteurs à réducteur planétaire offrent une puissance élevée et un contrôle précis. Ils sont parfaitement adaptés aux robots et aux machines industrielles.
Leur conception spéciale rappelle celle d'un système solaire. Elle permet de répartir la charge de manière uniforme, offrant ainsi une puissance élevée et des économies d'énergie.
Ces moteurs sont petits et légers. Ils s'adaptent aux espaces restreints tout en fonctionnant bien, ce qui les rend idéaux pour les voitures électriques et les drones.
Ils sont très durables. Les moteurs à réducteurs planétaires peuvent supporter de lourdes charges et fonctionner longtemps sans nécessiter de réparations particulières.
Ils fonctionnent silencieusement, ce qui les rend parfaits pour les endroits nécessitant du silence, comme les instruments médicaux et les robots.
Que sont les moteurs à réducteur planétaire ?
Définition des moteurs à réducteurs planétaires
Un motoréducteur planétaire est une machine qui offre une force de rotation élevée et un contrôle précis. Son nom provient de sa conception, qui évoque un système solaire. Au centre se trouve le planétaire , entouré de satellites plus petits tournant à l'intérieur d'une couronne dentée . Cette configuration permet au moteur de supporter des charges importantes tout en conservant un encombrement réduit.
Ces moteurs se distinguent par des critères tels que la taille, la capacité de charge et les rapports de démultiplication. Ces caractéristiques les rendent parfaits pour les applications exigeant une puissance élevée et un faible encombrement, comme les robots et les machines d'usine. Ils consomment moins d'énergie et fournissent plus de puissance que les autres moteurs.

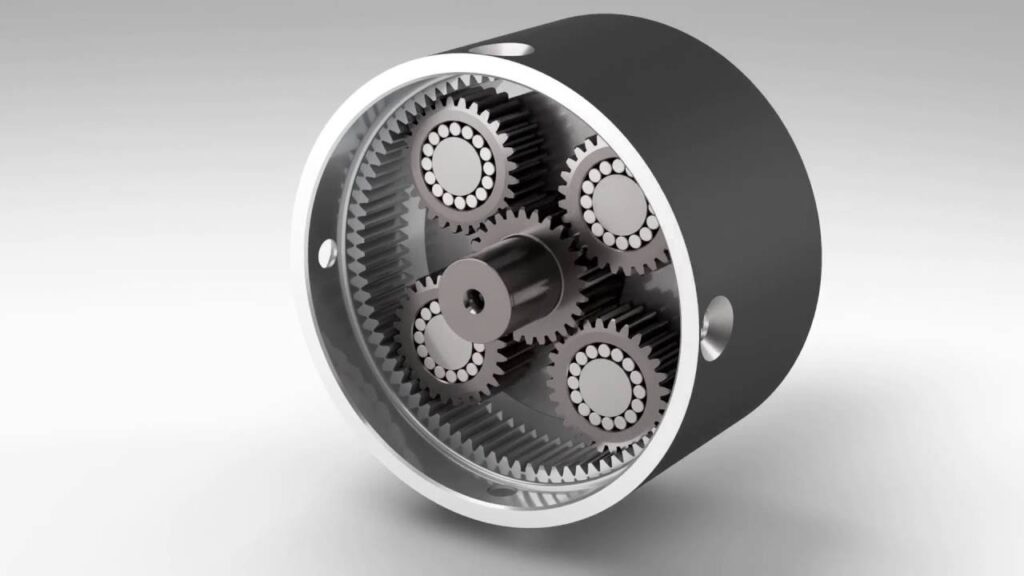

Composants clés : engrenage solaire, engrenages planétaires et couronne dentée
Un réducteur planétaire comporte trois parties principales : le pignon solaire , les satellites et la couronne . Chaque partie est essentielle au fonctionnement du moteur.
Pignon solaire : Ce pignon est situé au centre. Il transmet la puissance du moteur aux engrenages planétaires . Il transforme une puissance faible et rapide en une puissance forte et lente.
Engrenages planétaires : Ces engrenages entourent le pignon solaire et se connectent à la couronne dentée . Ils répartissent la charge uniformément, assurant un fonctionnement régulier du moteur et une durée de vie accrue.
Couronne dentée : Il s’agit de la roue dentée extérieure qui maintient les engrenages planétaires . Elle assure la stabilité du système et transmet la puissance à la sortie.
Cette conception permet à plusieurs dents d'engrenage de fonctionner simultanément. Dans d'autres systèmes, les engrenages plus petits peuvent remplir la même fonction que les plus grands. Cela confère au moteur une grande robustesse et un rendement élevé.
Comment fonctionnent les moteurs à engrenages planétaires
Les moteurs à réducteur planétaire transmettent la puissance grâce à un système d'engrenages spécifique. Le moteur entraîne la roue solaire , qui fait tourner les satellites . Ces satellites tournent à l'intérieur de la couronne , répartissant ainsi la force de manière uniforme. Ceci confère au moteur robustesse et longévité.
Lorsque plusieurs engrenages fonctionnent de concert, la puissance est transmise de manière fluide avec un minimum de pertes d'énergie. Par exemple, le pignon solaire transforme l'énergie du moteur en mouvement de rotation. Les engrenages planétaires transmettent ensuite ce mouvement à la couronne dentée ou à l'arbre de sortie. Ceci permet au moteur de fournir une puissance élevée tout en restant compact.
Les tests démontrent que les moteurs à réducteur planétaire sont très efficaces et robustes . Ils présentent une faible perte de puissance, même dans des conditions difficiles. Par exemple, une tension plus élevée augmente la vitesse et la puissance du moteur. Cela prouve leur polyvalence. Leur capacité à fournir une puissance stable les rend particulièrement adaptés aux applications de précision.
Principes d'ingénierie des moteurs à réducteurs planétaires
Disposition des engrenages et répartition de la charge
Les moteurs à réducteur planétaire utilisent un système d'engrenages spécifique pour répartir le poids. Le pignon solaire, les satellites et la couronne fonctionnent de concert, répartissant la charge uniformément sur de nombreux points. Cela réduit les contraintes sur chaque engrenage et prolonge la durée de vie du moteur. Ces moteurs peuvent ainsi supporter des charges importantes sans perte de performance.
Des études montrent que des normes comme ISO 6336 et DIN 3990 aident à mesurer la répartition de charge dans ces moteurs. Cependant, les résultats peuvent varier selon la conception du moteur. Par exemple, les engrenages à double hélice nécessitent des méthodes spécifiques pour obtenir des résultats optimaux. De plus, connaître la répartition de la charge sur les engrenages permet d'améliorer la puissance. Les ingénieurs peuvent améliorer les moteurs en ajustant les moindres détails des engrenages.
Multiplication du couple et transmission de puissance
Ces moteurs sont excellents pour augmenter le couple, ou la puissance de rotation. Lorsque le planétaire tourne, il transmet l'énergie aux satellites. Ces derniers transmettent ensuite cette énergie à la couronne. Ce processus augmente le couple, permettant au moteur d'effectuer des tâches difficiles.
Des recherches montrent comment la conception des engrenages influence les pertes d'énergie. Les ingénieurs utilisent les rapports de performance des pertes (RPP) pour mesurer ces pertes. Ces rapports comparent les pertes d'énergie des moteurs planétaires à celles des moteurs classiques. Cela explique pourquoi les moteurs planétaires sont plus efficaces et plus fiables pour un travail de précision.
Rôle des rapports de démultiplication dans les performances
Les rapports de démultiplication déterminent le bon fonctionnement de ces moteurs. Un rapport de 3:1 permet de réduire la taille des engrenages, mais limite le couple. Des rapports de 4:1 à 8:1 offrent le meilleur compromis puissance/durée de vie. Des rapports plus élevés, comme 10:1, augmentent le couple, mais peuvent nécessiter des pièces supplémentaires, ce qui rallonge la durée de vie du moteur et le rend plus coûteux.
Gear Ratio | Effet sur les performances |
|---|---|
3:1 | Petits engrenages, moins de couple |
4: 1 à 8: 1 | Meilleur mélange de puissance et de durabilité |
10:1 | Couple élevé, augmente la taille et le coût |
Les tests montrent que ces moteurs peuvent atteindre un rendement allant jusqu'à 97 % avec des rapports de 3:1 à 200:1. Ce rendement élevé et ce faible jeu leur confèrent fluidité et précision. Qu'ils soient destinés aux robots ou aux machines d'usine, ces moteurs offrent la précision et la puissance nécessaires.
Avantages de performance des moteurs à engrenages planétaires
Couple et efficacité élevés
Moteurs à engrenages planétaires Ils sont parfaits pour générer une forte puissance de rotation. Leur conception spéciale permet à plusieurs engrenages de fonctionner simultanément. Cela répartit la charge uniformément et augmente la puissance du moteur. Même les petits moteurs peuvent fournir une puissance élevée avec un rapport de démultiplication élevé. Par exemple, le couple est calculé comme suit :Torque Output = Motor Torque × Gear Ratio.
Cela signifie que ces moteurs peuvent fournir une puissance élevée à faible vitesse, ce qui est très utile pour les robots et les machines d'usine.
Ces moteurs sont plus efficaces que les autres. Ils augmentent la puissance tout en ralentissant la rotation, économisant ainsi de l'énergie. Ils fonctionnent en douceur et consomment peu d'énergie. Ils sont parfaits pour les travaux exigeant puissance et précision. Même sous de lourdes charges, ils restent efficaces et fiables. C'est pourquoi ils constituent un choix de choix pour de nombreux secteurs.
Conception compacte et structure légère
L'un des principaux avantages de ces moteurs est leur petite taille. Le planétaire, les satellites et la couronne s'emboîtent parfaitement. Cela permet au moteur de fournir une puissance élevée sans occuper beaucoup d'espace. Ils sont parfaits pour les drones, les voitures électriques et les petites machines.
Ces moteurs sont légers mais offrent d'excellentes performances. Leur petite taille les rend faciles à utiliser dans les espaces restreints. Ils vibrent également moins, ce qui favorise leur fluidité. Leur faible encombrement et leurs performances élevées en font un moteur très apprécié des ingénieurs.
Durabilité et Fiabilité
Les moteurs à engrenages planétaires sont conçus pour durer longtemps. Leur conception robuste répartit le poids uniformément, réduisant ainsi l'usure. Des tests montrent qu'ils peuvent supporter des contraintes importantes sans se rompre. Par exemple, des études sur des engrenages spéciaux montrent qu'ils résistent longtemps aux conditions difficiles.
Ces moteurs supportent les charges lourdes sans perte de puissance. Leur conception réduit les contraintes sur les pièces, assurant ainsi une longue durée de vie. Ils sont donc parfaitement adaptés aux éoliennes et aux machines industrielles. Ils fonctionnent avec fluidité et précision, même dans des conditions difficiles. Qu'il s'agisse de tâches de précision ou de travaux intensifs, ces moteurs sont fiables.
Fonctionnement fluide et réduction du bruit
Les moteurs à engrenages planétaires fonctionnent en douceur, ce qui les rend parfaits pour les tâches de précision. Leur conception spéciale répartit la puissance uniformément dans le système. Le planétaire, les satellites et la couronne réduisent les vibrations et assurent un mouvement régulier. Cela réduit l'usure des pièces et prolonge la durée de vie du moteur.
Ces moteurs sont également plus silencieux que les autres. La répartition de la charge sur plusieurs engrenages réduit les contraintes à l'origine du bruit. Même en utilisation intensive, ils restent silencieux. Ils sont donc parfaits pour les applications nécessitant un faible niveau sonore, comme les robots ou les instruments médicaux.
Des tests montrent l'efficacité de ces moteurs en matière de réduction du bruit. Ces tests vérifient le fonctionnement du moteur au fil du temps et son niveau de silence. Le tableau ci-dessous présente les principaux indicateurs de bruit :
type de mesure | Ce que ça montre |
|---|---|
Pics de magnitude MSB | Montre le mouvement des engrenages et l'usure au fil du temps. |
Indicateur GMSB | Les chenilles s'usent à basse vitesse, affichant six fois plus de détails. |
Pics bispectraux | Surveille l'usure des engrenages deux fois plus précisément que les contrôles de vibrations. |
Ces tests démontrent que les moteurs planétaires restent fluides et silencieux. Par exemple, les pics bispectraux fournissent de meilleurs détails sur l'usure des engrenages. Cela permet au moteur de fonctionner efficacement et silencieusement. C'est pourquoi ils sont choisis pour les travaux exigeant à la fois de bonnes performances et un faible niveau sonore.
Leur efficacité les rend également silencieux. En économisant l'énergie et en transmettant la puissance en douceur, ils évitent les nuisances sonores. Ce mélange de silence et d'efficacité en fait un choix de choix pour les industries exigeant précision et fiabilité.
Applications des réducteurs planétaires
Automobile : véhicules électriques et transmissions
Les réducteurs planétaires sont essentiels dans les voitures et les camions. Ils sont utilisés dans les véhicules électriques et les systèmes de transmission en raison de leur petite taille et de leur bon fonctionnement. Dans les véhicules électriques, ces engrenages permettent d'équilibrer la vitesse et la puissance de direction. Il en résulte une conduite souple et des économies d'énergie, un atout majeur pour les voitures électriques.
Dans les systèmes d'engrenages, les réducteurs planétaires facilitent les changements de vitesse. Ils supportent une forte puissance de braquage, ce qui les rend particulièrement adaptés aux gros camions et aux voitures rapides. Leur conception légère permet également d'économiser du carburant, un objectif clé de la conception automobile moderne.
Robotique : Contrôle de mouvement de précision
Les robots ont besoin de moteurs à engrenages planétaires pour se déplacer avec précision. Ces moteurs permettent aux bras et machines robotisés de se déplacer en douceur et de s'arrêter au bon endroit. Leur conception spéciale offre une puissance élevée dans un format compact, idéal pour les robots disposant d'un espace limité.
Les moteurs à engrenages planétaires présentent également un faible jeu, ce qui leur confère une grande précision de mouvement. Ceci est particulièrement utile pour les robots utilisés dans les usines ou les hôpitaux. Robustes, ces moteurs fonctionnent parfaitement, même en cas d'utilisation intensive. Ils sont parfaits pour les travaux exigeants nécessitant des mouvements précis.
Machines industrielles : applications lourdes
Les réducteurs planétaires sont parfaits pour les grosses machines d'usine. Leur conception permet à de nombreuses dents d'engrenage de coopérer, répartissant ainsi le poids uniformément. Cela les rend robustes et capables de supporter de lourdes charges. Par exemple :
Ils supportent une forte puissance de rotation car de nombreuses dents partagent la charge.
Un facteur de partage du couple (TSFmax) de 2.137 montre qu'ils gèrent bien les charges lourdes.
L'utilisation d'un palier flexible pour l'arbre solaire abaisse le TSFmax à 1.872 , ce qui montre leur capacité d'adaptation.
Ces caractéristiques rendent les engrenages planétaires utiles pour des machines telles que les convoyeurs à bande, les grues et les outils d'usine. Ils fonctionnent efficacement et durent longtemps, même dans des conditions difficiles. En transférant efficacement la puissance, ils contribuent au bon fonctionnement et à la réussite des usines.
Énergies renouvelables : éoliennes et suiveurs solaires
Les motoréducteurs planétaires sont essentiels aux systèmes d'énergies renouvelables. On les retrouve notamment dans les éoliennes et les systèmes de suivi solaire. Leur conception spécifique leur confère efficacité et fiabilité. Ces moteurs améliorent la production d'énergie et réduisent les besoins de maintenance.
Dans les éoliennes, ils gèrent la forte puissance de rotation des pales. Leur petite taille permet de les loger dans la nacelle, la partie supérieure de l'éolienne. Cette conception permet un transfert fluide de la puissance des pales vers le générateur. Les pannes de réducteurs peuvent entraîner de longs temps d'arrêt des éoliennes. Les systèmes d'engrenages planétaires remédient à ce problème en répartissant le poids sur plusieurs engrenages. Cela réduit l'usure et permet aux éoliennes de fonctionner sous de fortes contraintes. Leur fiabilité est essentielle pour répondre aux besoins énergétiques croissants d'aujourd'hui.
Les suiveurs solaires utilisent également des moteurs à réducteur planétaire. Ces suiveurs déplacent les panneaux solaires pour suivre le soleil. Les moteurs assurent un contrôle précis, permettant aux panneaux de capter davantage de lumière solaire. Leur forte puissance de rotation permet de déplacer de grands panneaux avec peu d'énergie. Leur conception compacte et légère s'intègre parfaitement aux espaces restreints, ce qui les rend parfaits pour les systèmes de suivi solaire.
L'utilisation de moteurs à réducteurs planétaires améliore les systèmes d'énergie renouvelable. Ils sont efficaces, durables et précis. Dans les éoliennes et les suiveurs solaires, ils contribuent à une meilleure production d'énergie. Ces moteurs sont essentiels aux solutions énergétiques durables.
Les motoréducteurs planétaires allient conception intelligente et performances exceptionnelles. Leur petite taille et leur puissance élevée les rendent utiles dans les espaces restreints. Ces moteurs fonctionnent efficacement, consomment peu d'énergie et durent longtemps en utilisation intensive. Le tableau ci-dessous présente leurs principaux avantages :
Bénéfice | Ce que cela veut dire |
|---|---|
Puissance forte | Offre une force de rotation élevée dans un design compact. |
Économie d'Énergie | Utilise l’énergie de manière uniforme, gaspillant moins d’énergie. |
Longue durée | Gère les travaux lourds et fonctionne pendant de nombreuses heures. |
Polyvalent | Fonctionne bien dans les usines et les machines automatiques. |
Gain de place | S'adapte aux petits espaces tout en travaillant intensément. |
Fonctionnement silencieux | Faible bruit et moins de secousses pendant l'utilisation. |
Ces moteurs sont parfaits pour les voitures, les robots et les systèmes d'énergie verte. Ils sont parfaits pour les travaux exigeant précision et fiabilité. Que ce soit pour contrôler la vitesse ou pour des tâches difficiles, ces moteurs constituent un choix judicieux. Essayez les moteurs à engrenages planétaires pour votre prochain projet et constatez leur performance robuste et fiable.
QFP
En quoi les moteurs à réducteurs planétaires sont-ils différents des autres systèmes d'engrenages ?
Les motoréducteurs planétaires sont compacts mais offrent une force de rotation importante. Leur conception particulière repose sur un pignon solaire, des satellites et une couronne dentée. Cette configuration répartit le poids de manière uniforme, ce qui leur confère robustesse et efficacité.
Quelles industries utilisent le plus les moteurs à réducteurs planétaires ?
Ces moteurs sont utilisés dans les voitures, les robots et les systèmes d'énergie verte. Ils contribuent au bon fonctionnement des voitures électriques, à la précision des mouvements des robots et à l'amélioration des éoliennes et des panneaux solaires. Ils conviennent aussi bien aux applications de grande qu'à celles de petite envergure.
Quelle est la durée de vie des moteurs à réducteurs planétaires ?
Leur durée de vie dépend de leur utilisation et de leur entretien. Bien entretenus, ils peuvent fonctionner pendant de nombreuses années. Leur conception robuste répartit le poids uniformément, réduisant ainsi les dommages et prolongeant leur durée de vie.
Quel rapport de démultiplication choisir en fonction de vos besoins ?
Choisissez un rapport de démultiplication adapté à votre tâche. Un rapport de 3:1 est idéal pour la vitesse. Un rapport de 10:1 offre plus de puissance pour les tâches lourdes. Réfléchissez à l'espace et à la puissance dont vous avez besoin avant de prendre votre décision.
Comment entretenir les moteurs à réducteurs planétaires ?
L'entretien de ces moteurs est simple. Nettoyez-les, vérifiez leur usure et assurez-vous qu'ils sont bien huilés. Suivez les instructions du fabricant pour qu'ils fonctionnent correctement et durent plus longtemps.
