Коллекторные двигатели остаются незаменимыми в электроэнергетике, поскольку обеспечивают высокий крутящий момент и регулируемую скорость при низкой стоимости. Многие производители выбирают эти двигатели для электроинструментов и тяжёлого оборудования, где надежность и простота управления имеют первостепенное значение.
В таблице ниже показано сильное присутствие коллекторных двигателей на современном рынке:
Метрика/Аспект | Данные/Понимание |
|---|---|
Рыночная стоимость (2024 г.) | расходы на видеорекламу в мире достигнут |
Доля промышленного оборудования | 30% |
Сегмент электроинструментов | Значительный сегмент применения |
Ключевые преимущества | Экономическая эффективность, надежность |
Основные выводы
Щеточные двигатели обеспечивают высокий крутящий момент и регулируемую скорость при низкой стоимости, что делает их идеальными для многих промышленных машин и электроинструментов.
Эти двигатели легко контролировать путем регулировки напряжения, что позволяет точно изменять скорость для выполнения различных задач.
Для обеспечения бесперебойной работы и продления срока службы щеточных двигателей требуется регулярное техническое обслуживание, такое как замена щеток и чистка коллекторов.
Они отлично работают в тяжелых условиях с кратковременными импульсами, например, в кранах, прокатных станах, дрелях и шлифовальных станках, где простота управления и надежность имеют первостепенное значение.
Выбор щеточных двигателей подходит для проектов с ограниченным бюджетом и инструментов с низкими рабочими циклами, в то время как бесщеточные или двигатели переменного тока подходят для высокопроизводительных задач или непрерывной эксплуатации.
Обзор коллекторных двигателей
Как работают коллекторные двигатели
Коллекторные двигатели постоянного тока используются в электроэнергетике с 1830-х годов. Томас Дэвенпорт изобрел первый практически применимый двигатель со щётками и коллектором, что обеспечивало непрерывное вращение. В типичном коллекторном двигателе постоянного тока электрический ток протекает через щётки, которые касаются коллектора. Этот ток возбуждает обмотки ротора, создавая магнитные полюса. Эти полюса взаимодействуют с магнитным полем статора, создавая крутящий момент и заставляя ротор вращаться. Коллектор меняет направление тока в определённые моменты, обеспечивая плавное вращение.
Инженеры используют как эмпирические измерения, так и теоретические законы для объяснения работы коллекторных двигателей. Они строят кривые зависимости крутящего момента от скорости, измеряя крутящий момент, скорость, ток и сопротивление при различных нагрузках. Эти кривые показывают, как крутящий момент и скорость двигателя изменяются при изменении условий. К цепи двигателя применимо правило Кирхгофа, согласно которому напряжение питания равно сумме падения напряжения на сопротивлении обмотки и противо-ЭДС. Противо-ЭДС увеличивается с увеличением скорости двигателя, а создаваемый крутящий момент пропорционален току якоря. Это соотношение помогает инженерам контролировать характеристики двигателя в реальных условиях.
Совет: Регулировка напряжения, подаваемого на коллекторный двигатель постоянного тока, позволяет точно контролировать скорость, что делает эти двигатели идеальными для задач, требующих переменной скорости.
Ключевые особенности для промышленности
Коллекторные двигатели постоянного тока обладают рядом преимуществ, делающих их ценными в промышленности. Их простая конструкция обеспечивает лёгкость обслуживания и ремонта. Многие промышленные машины, такие как конвейеры и краны, используют коллекторные двигатели благодаря высокому пусковому моменту и надёжной работе. Эти двигатели рассчитаны на широкий диапазон выходной мощности — от 750 Вт до более 75 кВт, что делает их пригодными как для средних, так и для тяжёлых условий эксплуатации.
Производители ценят простоту управления скоростью и крутящим моментом, которую обеспечивают коллекторные двигатели. Операторы могут регулировать скорость, изменяя напряжение, что одновременно просто и экономично. Прочная конструкция этих двигателей обеспечивает надежную работу даже в сложных условиях. Производители оригинального оборудования (OEM) продолжают выбирать коллекторные двигатели постоянного тока благодаря их адаптивности и проверенной практике в сфере автоматизации и производственных процессов.

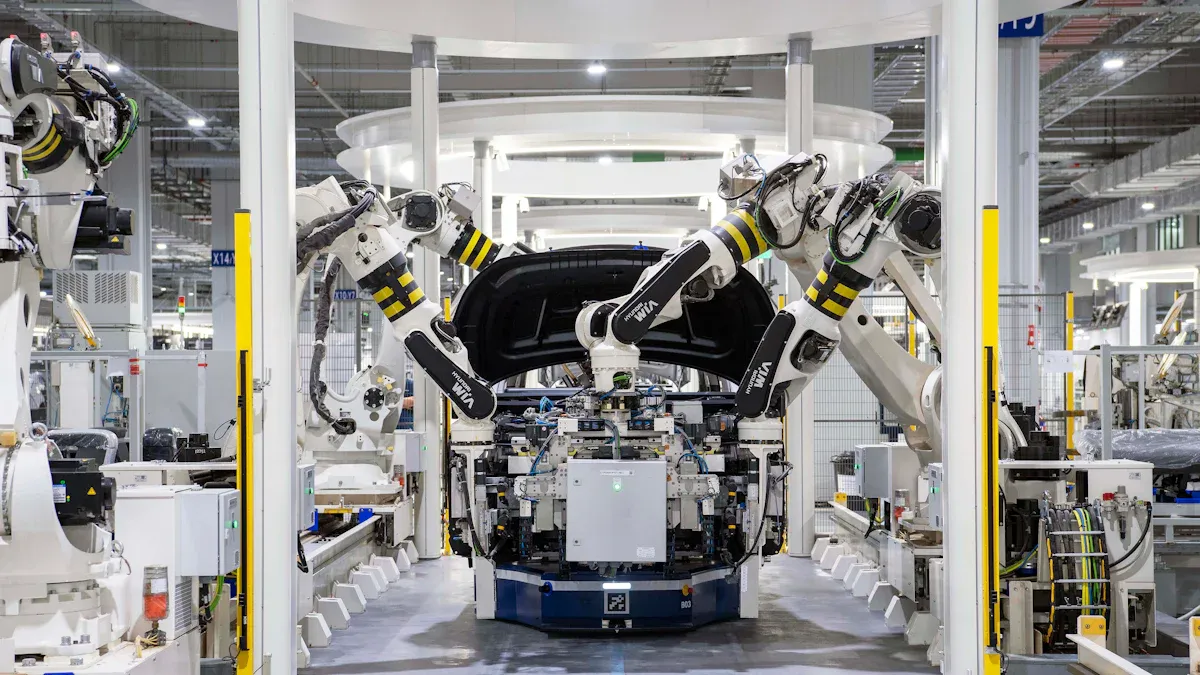

Промышленное применение
Производственное оборудование
Производители используют коллекторные двигатели во многих промышленных приложениях. Эти двигатели используются в кранах, бумагоделательных машинах, сталепрокатных станах и текстильном оборудовании. Операторы выбирают коллекторные двигатели, поскольку они обеспечивают надежную работу в сложных условиях. Например, крану требуется высокая грузоподъемность. Коллекторные двигатели обеспечивают высокий крутящий момент, необходимый для безопасного подъема тяжелых грузов. В бумагоделательной машине двигатель должен работать с разной скоростью на разных этапах производства. Коллекторные двигатели позволяют операторам легко регулировать скорость, изменяя напряжение.
Текстильное оборудование также выигрывает от адаптивности щёточных двигателей. Эти машины часто требуют частых пусков и остановок. Простая конструкция щёточных двигателей облегчает их управление и обслуживание. В сталепрокатных станах щёточные двигатели используются для привода валков, формирующих металл. Двигатели должны обеспечивать постоянный крутящий момент даже при изменении нагрузки. Эта особенность способствует поддержанию качества продукции и эффективности процесса.
Примечание: Многие заводы держат запасные коллекторные двигатели. Быстрая замена сокращает время простоя и обеспечивает бесперебойную работу производственных линий.
Использование с высоким крутящим моментом
Коллекторные двигатели отлично подходят для работы с высоким крутящим моментом. Их конструкция позволяет им развивать большое вращающее усилие на низких скоростях. Эта особенность важна для оборудования, которое запускается под большой нагрузкой или перемещает крупногабаритные объекты. В кранах коллекторные двигатели используются для подъёма и опускания материалов. Эти двигатели обеспечивают необходимый высокий крутящий момент для начала движения тяжёлого груза с места.
Сталепрокатные станы также требуют высокого крутящего момента для формовки толстых металлических листов. Щёточные двигатели обеспечивают такую мощность без сложных систем управления. Операторы могут регулировать ток, увеличивая или уменьшая крутящий момент по мере необходимости. Благодаря этой гибкости щёточные двигатели пользуются популярностью во многих тяжёлых станках.
Основные области применения с высоким крутящим моментом:
Мостовые краны
Подъемники
Приводы конвейеров
Прокатные станы
Способность обеспечивать высокий крутящий момент на низких скоростях отличает коллекторные двигатели от многих других типов электродвигателей.
Управление переменной скоростью
Регулировка скорости — важное преимущество коллекторных двигателей в промышленном применении. Операторы могут изменять скорость двигателя, регулируя напряжение или используя электронные контроллеры. Эта функция позволяет машинам работать с оптимальной скоростью для каждой задачи. Например, бумагоделательной машине может потребоваться снизить скорость для работы с деликатной бумагой или увеличить скорость для работы с более плотной массой.
Испытания технических характеристик играют ключевую роль в обеспечении управления переменной скоростью. Инженеры проверяют реакцию двигателя на изменения напряжения и тока. Они используют электронные компоненты, такие как мостовые схемы и МОП-транзисторы, для точной регулировки скорости. Системы обратной связи, такие как датчики Холла, помогают контролировать скорость и крутящий момент двигателя. Эти испытания гарантируют плавную работу двигателя и надежную коммутацию даже при изменяющихся нагрузках или термических нагрузках. Эффективное терморегулирование и интеграция датчиков способствуют эффективной работе двигателя и предотвращают перегрев.
Совет: Регулярное тестирование и мониторинг помогают поддерживать стабильную работу с переменной скоростью и продлевают срок службы щеточных двигателей в промышленных условиях.
Коллекторные двигатели обладают сочетанием эксплуатационных характеристик, делающих их пригодными для широкого спектра промышленных применений. Простота управления, адаптивность, а также способность обеспечивать высокий крутящий момент и регулируемую скорость делают их практичным выбором для многих типов производственного оборудования.

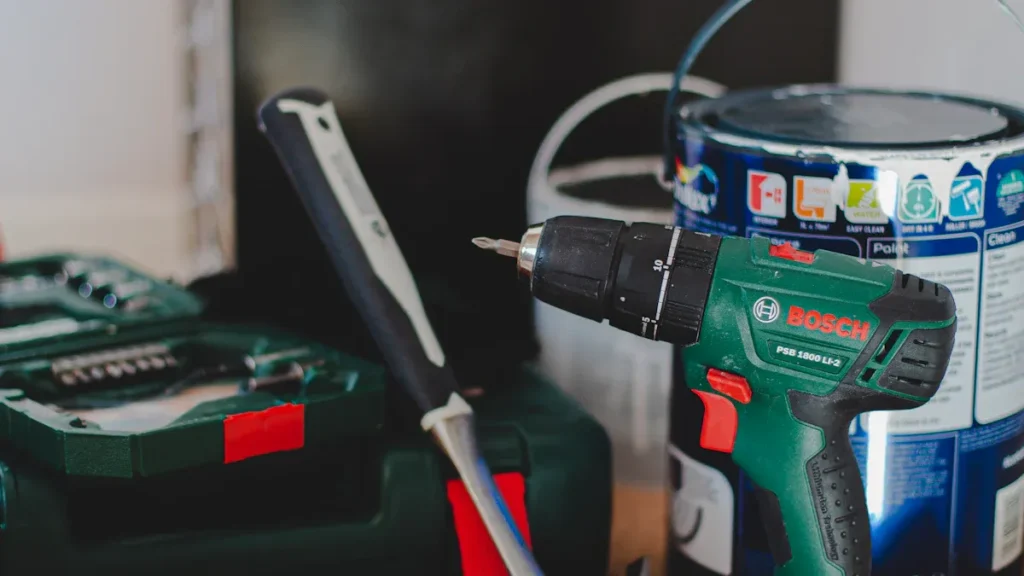

Применение электроинструментов
Обычные электроинструменты
Щеточные двигатели приводят в действие множество повседневных инструментов, используемых в мастерских и дома. Эти двигатели используются в дрелях, шлифовальных машинах, фрезерах и пылесосах. Каждый инструмент использует способность двигателя обеспечивать постоянный крутящий момент и простую регулировку скорости. Дрели используют щёточные двигатели для сверления отверстий в древесине, металле или пластике. Шлифовальные машины используют эти двигатели для получения гладких и ровных поверхностей. Фрезеры точно обрабатывают края и вырезают пазы. Пылесосы используют щёточные двигатели для создания мощного всасывания при уборке полов и ковров.
Многие беспроводные электроинструменты также оснащены коллекторными двигателями. Эти инструменты портативны и удобны для пользователей, которым приходится работать вдали от розеток. Коллекторные двигатели помогают снизить стоимость этих инструментов, делая их доступными как для любителей, так и для профессионалов.
Совет: выбирайте инструменты со щеточным двигателем для задач, требующих надежной работы и простоты обслуживания.
Преимущества производительности
Коллекторные двигатели обеспечивают ряд преимуществ при использовании электроинструментов. Их простая конструкция позволяет быстро ремонтировать и легко заменять детали. Пользователи могут регулировать скорость, регулируя курок или переключатель, который изменяет напряжение, подаваемое на двигатель. Эта функция помогает пользователям адаптировать скорость инструмента к выполняемой задаче.
Ключевые показатели производительности для щеточных электроинструментов включают в себя:
Номинальная мощность (сила тока, напряжение, ампер-часы)
Варианты скорости (переменная скорость, максимальные обороты)
Номинальные крутящие моменты
Реальная производительность под нагрузкой
Коллекторные двигатели хорошо подходят для инструментов, работающих непродолжительное время. Они обеспечивают достаточную мощность для большинства бытовых и лёгких промышленных задач. В отзывах часто отмечается их экономичность и простота эксплуатации. Хотя коллекторные двигатели создают больше шума и изнашиваются быстрее бесщёточных, они остаются популярными благодаря своей доступности и простоте использования.
Примечание: Мощный двигатель не всегда гарантирует лучшую производительность инструмента. Реальные результаты зависят от того, как инструмент справляется с большими нагрузками и сложными условиями.
Стоимость и обслуживание
Инструменты с щёточным электроприводом стоят дешевле бесщёточных аналогов. Отлаженный производственный процесс позволяет снизить цены. Однако эти инструменты требуют регулярного обслуживания. Щётки и коллекторы со временем изнашиваются и требуют замены. Пользователям следует проверять их на наличие признаков износа, таких как снижение мощности или необычные шумы.
Этапы технического обслуживания щеточных электроинструментов:
Проводите испытания сопротивления изоляции для выявления проблем с влажностью или изоляцией.
Для проверки целостности электрической изоляции используйте высоковольтные испытания.
Проводите испытания на перенапряжение, чтобы обнаружить неисправности обмоток до того, как произойдут поломки.
При необходимости замените щетки и очистите коллекторы.
Эти меры помогают предотвратить непредвиденные поломки и продлить срок службы инструмента. Хотя обслуживание со временем увеличивает общую стоимость, многие пользователи готовы пойти на этот компромисс ради более низкой первоначальной цены. Щеточные двигатели подходят для применений с низкой нагрузкой, где инструменты не работают непрерывно в течение длительного времени.
Примечание: Регулярное техническое обслуживание и раннее выявление проблем обеспечивают бесперебойную работу щеточных электроинструментов и сокращают время простоя.
Преимущества и ограничения
Таблица плюсов и минусов
Коллекторные двигатели обладают уникальными преимуществами и недостатками по сравнению с бесщёточными и двигателями переменного тока. В таблице ниже приведены основные моменты:
Аспект | Матовый Моторс | Бесщеточные двигатели | AC Motors |
|---|---|---|---|
Вечного пользования | Короткий, щетки изнашиваются (1,000–3,000 часов) | Длинные, без кистей | Длинный, минимальный износ |
Обслуживание | Требуется регулярная замена щеток | Почти нулевое обслуживание | Низкий, за исключением подшипников |
Эффективность | Средний, тепло от кистей | Высокий, меньше тепла | От среднего до высокого |
Крутящий момент на низкой скорости | Высокий, сильный пусковой крутящий момент | Последовательный, высокий | Высокая, но для управления необходим частотно-регулируемый привод |
Шум | Высокий (электрический и акустический) | Низкий, более тихий режим работы | Средний |
Начальная стоимость | Низкий | Высокая | Средний |
Эксплуатационные расходы | Выше с течением времени | Ниже, из-за эффективности | Средний |
Размер | громоздкий | Компактный | громоздкий |
Примечание: Щеточные двигатели обеспечивают максимальный крутящий момент на низких скоростях, но они, как правило, более громоздкие и менее эффективны из-за выделения тепла на щетках.
Потребности в техническом обслуживании
Для обеспечения бесперебойной работы щёточных двигателей требуется регулярный уход. Операторы должны заменять щётки и щёткодержатели каждые 1,000–3,000 часов работы. Трение между щётками и коллектором приводит к износу и нагреву, что со временем снижает эффективность. Техническим специалистам следует осматривать двигатели на предмет износа щёток, необычных шумов или снижения мощности. Очистка коллектора и проверка его на наличие загрязнений помогает предотвратить поломки.
Аспект | Описание |
|---|---|
Продолжительность жизни | Щетки изнашиваются через 1,000–3,000 часов. |
Обслуживание | Регулярно меняйте щетки и держатели. |
Эффективности | Трение и нагрев снижают эффективность |
Надежность | Износ щеток и трение увеличивают потребность в техническом обслуживании |
Сравнение | Бесщеточные двигатели служат дольше, требуют меньше обслуживания и работают более эффективно. |
Совет: планируйте регулярные проверки и держите под рукой запасные щетки, чтобы сократить время простоя и продлить срок службы двигателя.
Рекомендации по выбору
Выбор подходящего двигателя зависит от потребностей конкретного применения. Коллекторные двигатели лучше всего подходят для задач, требующих высокого крутящего момента на низких скоростях и простого управления скоростью. Они подходят для бюджетных проектов и инструментов, работающих непродолжительное время. Бесщёточные двигатели подходят для высокопроизводительных или точных задач, где эффективность и простота обслуживания имеют первостепенное значение. Двигатели переменного тока выдерживают большие промышленные нагрузки, но требуют дополнительной электроники для управления скоростью.
Используйте коллекторные двигатели, когда:
Бюджет ограничен.
Требуется высокий пусковой крутящий момент.
Обслуживающий персонал может легко заменить щетки.
Инструмент или машина работают короткими рывками.
Выбирайте бесщеточные или двигатели переменного тока, когда:
Длительный срок эксплуатации имеет решающее значение.
Необходима тихая и эффективная работа.
Доступ для обслуживания ограничен.
Применение требует точного контроля скорости и крутящего момента.
Примечание: Всегда подбирайте тип двигателя в соответствии с требованиями к работе, учитывая стоимость, обслуживание и производительность. Такой подход обеспечивает надежную и эффективную работу в любых промышленных условиях и на любых электроинструментах.
Коллекторные двигатели продолжают оставаться надёжным выбором в производстве и на электроинструментах. Высокий крутящий момент, простота управления и экономичность делают их идеальным решением для многих промышленных задач. Коллекторные двигатели следует выбирать для оборудования с высокой нагрузкой, работающего непрерывно, или когда бюджет и доступность для обслуживания имеют первостепенное значение.
Аспект | Сводка доказательств |
|---|---|
Рост рынка | Рынок электроинструментов вырастет с 19.69 млрд долларов в 2024 году до 32.72 млрд долларов к 2030 году. Щеточные двигатели по-прежнему играют важную роль в инструментах начального уровня и сетевых инструментах. |
Отраслевые тенденции | Автоматизация, Индустрия 4.0 и интеллектуальное производство стимулируют спрос на ИС драйверов коллекторных двигателей постоянного тока, особенно в Азиатско-Тихоокеанском регионе. |
Маркетинговые исследования с использованием современных моделей и интервью с экспертами подтверждают сохраняющуюся важность коллекторных двигателей. По мере развития автоматизации и интеллектуальных технологий коллекторные двигатели останутся ключевым решением для многих промышленных задач.
FAQ
Как можно продлить срок службы коллекторного двигателя?
Регулярно проверяйте и заменяйте изношенные щётки. Очищайте коллектор от пыли и мусора. Регулярно проводите плановые проверки технического состояния. Не допускайте перегрева двигателя и перегрузки. Эти меры помогут предотвратить преждевременные отказы и обеспечить надёжную работу.
Как лучше всего контролировать скорость коллекторного двигателя?
Регулируйте напряжение питания с помощью регулируемого источника питания или электронного регулятора скорости. Этот метод обеспечивает точное изменение скорости. Операторы могут адаптировать скорость двигателя к конкретной задаче для повышения производительности и эффективности.
Как пользователь узнает, когда следует заменить щетки?
Обращайте внимание на такие признаки, как снижение мощности, необычные шумы или видимый износ щёток. Если двигатель искрит чаще обычного или теряет эффективность, немедленно замените щётки. Регулярные проверки помогут избежать неожиданных поломок.
Могут ли коллекторные двигатели выдерживать длительную интенсивную эксплуатацию?
Коллекторные двигатели могут работать в тяжелых условиях, но частое использование увеличивает износ щёток и коллекторов. Регулярно проводите техническое обслуживание и следите за перегревом. Для непрерывной работы рассмотрите бесщёточные или двигатели переменного тока с увеличенным сроком службы.
