Современные технологии требуют более совершенных электродвигателей. Это актуально для автомобилей, роботов и бытовой техники. Многие компании ищут мощные, но компактные двигатели. Высокий крутящий момент для небольшого двигателя важен. Это обусловлено такими тенденциями, как уменьшение размеров устройств, энергосбережение и использование интеллектуальных систем.
Двигатели с высоким крутящим моментом решают эту проблему. Они развивают большую мощность, чем обычные двигатели того же размера. Они используют специальные конструкции и системы передач. Эти двигатели помогают инженерам создавать качественные электрические машины. Они отлично подходят для случаев, когда важны компактность и мощность.
Сегмент рынка | Стоимость (2024) | Прогнозируемое значение (2033/2035) | СГТР (%) | Ключевые движущие силы и тенденции |
|---|---|---|---|---|
Глобальный электродвигатель | USD 115.2 млрд. | 157.0 млрд долларов США (2033) | 3.32 | Электромобили, автоматизация, бытовая электроника |
Электродвигатель США | USD 30.33 млрд. | 65.33 млрд долларов США (2033) | 8.9 | Электрификация, энергоэффективность |
Компактный асинхронный | USD 2.13 млрд. | 3.5 млрд долларов США (2035) | 4.62 | Умные, компактные, энергосберегающие конструкции |
Основные выводы
Высокомоментные двигатели обеспечивают большую мощность, но при этом имеют небольшие размеры. Это помогает инженерам создавать компактные и мощные устройства. Согласование крутящего момента двигателя с выполняемой задачей позволяет экономить энергию, а также снижает тепловыделение и продлевает срок службы двигателя. Хорошие системы охлаждения предотвращают перегрев высокомоментных двигателей, обеспечивая их бесперебойную работу. Небольшие высокомоментные двигатели стоят дешевле и работают тише. Они также способствуют повышению эффективности работы машин, поскольку требуют меньшего количества деталей. Правильный выбор размера и конструкции двигателя обеспечивает баланс между мощностью, размером и эффективностью, что позволяет машинам работать долгое время.
Крутящий момент в электродвигателях
Что такое крутящий момент?
Крутящий момент — это сила, которая заставляет вал вращаться. Он возникает, когда сила действует на некотором расстоянии от центра. Инженеры говорят, что крутящий момент равен произведению силы на расстояние от оси. Формула: τ = r × F. Здесь r — радиус, а F — сила. Крутящий момент измеряется в ньютон-метрах или фунто-футах. В таблице ниже приведены некоторые термины, используемые для обозначения крутящего момента в электродвигателях:
Тип крутящего момента | Определение / Описание | Единицы измерения / Пример формулы |
|---|---|---|
Общий крутящий момент | Сила вращения по радиусу, измеряемая в Нм (СИ) или фунт-футах (имперская система). | Нм (СИ), фунт-фут (имперская система) |
Момент заторможенного ротора | Крутящий момент, развиваемый при запуске двигателя с нулевой скоростью. Важно для запуска тяжёлых нагрузок. | Нм или фунт-фут |
Крутящий момент подтягивания | Минимальный крутящий момент при разгоне от нуля до скорости полной нагрузки до достижения предельного крутящего момента. | Нм или фунт-фут |
Крутящий момент | Максимальный крутящий момент, который возможен до того, как крутящий момент начнет уменьшаться по мере достижения двигателем рабочей скорости. | Нм или фунт-фут |
Крутящий момент при полной нагрузке | Крутящий момент, необходимый для создания номинальной мощности при полной нагрузке. | T = 9550 × PkW / nr (Нм) |

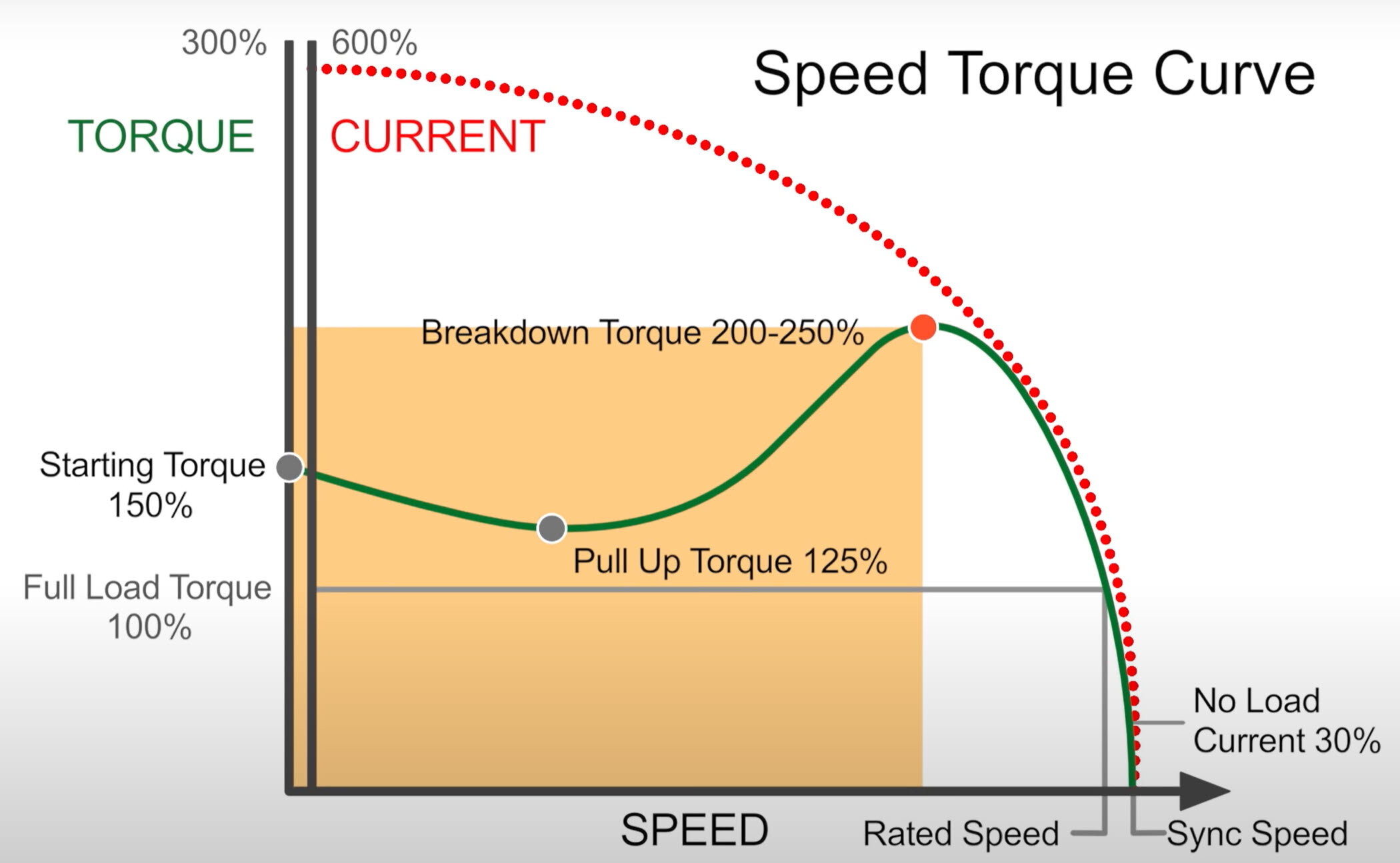

В электродвигателях крутящий момент и скорость взаимосвязаны. Во время работы двигателя крутящий момент изменяется в зависимости от скорости и нагрузки. Крутящий момент при остановке двигателя — это максимальный крутящий момент, когда двигатель останавливается под нагрузкой. Рабочий крутящий момент изменяется при увеличении скорости двигателя.
Почему крутящий момент имеет значение
Крутящий момент очень важен для работы двигателя. Он показывает, насколько хорошо двигатель может вращать предметы. Высокий крутящий момент помогает двигателю завестись и перемещать тяжёлые предметы, даже медленно. Связь между крутящим моментом и скоростью помогает инженерам выбрать правильный двигатель.
Плотность крутящего момента показывает, какой крутящий момент развивает двигатель относительно своего размера. Это важно, когда места мало.
Удельный крутящий момент сравнивается с крутящим моментом, соответствующим весу двигателя. Высокий удельный крутящий момент подходит для самолётов, роботов и небольших устройств.
Если у двигателя недостаточный крутящий момент, могут возникнуть проблемы. В таблице ниже показаны некоторые последствия:
Проблема | Возможные причины | Воздействие на двигатель |
|---|---|---|
Перегрузка двигателя | Чрезмерное потребление тока, недостаточный крутящий момент | Поврежденные обмотки, сломанный вал, перегрев, снижение крутящего момента |
Недостаточный крутящий момент может привести к перегреву двигателя и его поломке. Правильный крутящий момент обеспечивает безопасность и бесперебойную работу двигателя. Инженеры должны учитывать крутящий момент и скорость, чтобы предотвратить потери и повреждения. Новые магнитные материалы и конструкции обмоток позволяют двигателям получать больший крутящий момент при меньших размерах. Этот баланс имеет ключевое значение для высокомоментных двигателей. Они помогают сделать электрические системы компактными, прочными и надежными.
Двигатели с высоким крутящим моментом и эффективностью
Мощность и использование энергии
Высокомоментные электродвигатели помогают электрическим системам работать эффективнее. Они позволяют инженерам подбирать мощность двигателя в соответствии с выполняемой задачей. Это предотвращает потери энергии. Когда двигатель обеспечивает достаточный крутящий момент, он не потребляет лишнюю мощность. Это помогает экономить энергию и деньги. Редукторные приводы и частотно-регулируемые приводы помогают изменять скорость и крутящий момент двигателя. Эти системы гарантируют, что двигатель потребляет только необходимую мощность. Это важно для таких устройств, как насосы и вентиляторы, где потребности в мощности часто меняются.
Синхронные двигатели, в том числе высокомоментные, работают за счёт согласования тока с магнитным полем. Это увеличивает магнитную силу. Это также способствует практически идеальному преобразованию электрической энергии в механическую. Некоторые двигатели, например, синхронные двигатели с постоянными магнитами (СДПМ), имеют в роторе сильные магниты. Эти магниты создают постоянное магнитное поле. Это снижает электрические потери и обеспечивает бесперебойную работу двигателя даже на низких скоростях. СДПМ также обеспечивают хорошее управление скоростью и высокий крутящий момент. Это делает их идеальными для задач, требующих большой мощности в ограниченном пространстве.
В двигателях с высоким крутящим моментом используются специальные материалы и обмотки специальной конструкции. Это позволяет им развивать больший крутящий момент и меньше терять энергии в виде тепла. Это означает, что они лучше преобразуют электричество в движение. Кроме того, они меньше нагреваются. Выбор двигателя правильного размера предотвращает потери энергии. Использование двигателя слишком большого размера может привести к перерасходу энергии и дополнительным расходам. Выбирая двигатели с высоким крутящим моментом, соответствующие конкретной задаче, компании могут экономить энергию и работать эффективнее.
Совет: подбор мощности двигателя в соответствии с выполняемой задачей экономит энергию и продлевает срок службы оборудования.
Двигатели с высокой плотностью крутящего момента мощные, но компактные. Они развивают высокий крутящий момент даже на низких оборотах. Это позволяет им эффективно работать с большими нагрузками. Их конструкция часто исключает необходимость в редукторах. Это снижает потребность в обслуживании и экономит энергию. Двигатели с высокой плотностью крутящего момента подходят для небольших специализированных работ на заводах. Они также повышают эффективность работы оборудования, обеспечивая широкий диапазон крутящего момента и скорости.
Тип двигателя | Эффективность (%) | Плотность крутящего момента | Типичное применение |
|---|---|---|---|
Стандартный асинхронный двигатель | 85-93 | Низкий | Общая техника |
Синхронный двигатель с высоким крутящим моментом | 95-99 | Высокий | Робототехника, электромобили, автоматизация |
Синхронный двигатель с постоянным магнитом | 96-99 | Очень высоко | Медицина, аэрокосмическая промышленность, насосы |
Управление охлаждением и отоплением
Хорошее охлаждение очень важно для высокомоментных двигателей. Когда двигатель развивает больший крутящий момент, он также нагревается. Если нагрев не контролировать, двигатель будет работать хуже. Кроме того, он может прослужить меньше. Уравнение Аррениуса гласит, что каждые 10°C повышения температуры могут сократить срок службы двигателя вдвое. Хорошее охлаждение обеспечивает безопасность и бесперебойную работу двигателя.
Существует множество способов охлаждения двигателей с высоким крутящим моментом:
Вентиляторное охлаждение (принудительная вентиляция): Вентилятор обдувает двигатель воздухом. Это эффективно при нормальных нагрузках, но может быть недостаточно для очень мощных двигателей.
Жидкостное охлаждение: Вода циркулирует вокруг двигателя, отводя тепло. Это обеспечивает охлаждение двигателя и его безопасность.
Масляное охлаждение: Иногда на медные катушки распыляют масло. Это помогает, когда водяного охлаждения недостаточно.
Усовершенствованная система охлаждения: такие элементы, как тепловые трубки, наножидкости и алюминиевые корпуса, помогают еще лучше охлаждать двигатель.
Примечание: для электродвигателей с высоким крутящим моментом часто лучше всего использовать несколько методов охлаждения.
Хорошее охлаждение предотвращает перегрев двигателя. Это защищает внутренние компоненты и обеспечивает бесперебойную работу двигателя. Без хорошего охлаждения двигатели могут потребовать большей мощности для отвода тепла. Это приводит к перерасходу энергии и увеличивает затраты. Инженеры используют компьютерное моделирование для проектирования систем охлаждения. Эти системы отводят тепло, не потребляя слишком много энергии. Это помогает двигателю удовлетворять потребности в мощности и работать без сбоев в течение длительного времени.
Двигатели с высоким крутящим моментом, хорошим охлаждением и контролем тока остаются эффективными даже при интенсивной работе. Благодаря сочетанию мощности, размера и охлаждения эти двигатели хорошо работают в небольших помещениях. Они помогают современным электросистемам экономить энергию и работать эффективнее.
Производительность и размер электродвигателя
Преимущества компактного дизайна
Двигатели с высоким крутящим моментом позволяют сделать электрические системы компактнее и легче. Инженеры выбирают такие двигатели для обеспечения высокой мощности в небольших помещениях. Они используют передовые материалы, такие как неодимовые магниты и магнитомягкие композиты. Эти материалы повышают крутящий момент и эффективность, сохраняя при этом компактность двигателя. Они также помогают контролировать нагрев и снижают вес, что положительно сказывается на компактных конструкциях.
Многим компаниям нужны компактные устройства, которые при этом хорошо работают. Робототехника и автоматизация нуждаются в двигателях, которые помещаются в ограниченное пространство, но обеспечивают достаточную мощность и скорость. Высокомоментные двигатели делают это возможным. Они обладают высокой плотностью крутящего момента, поэтому обеспечивают больший крутящий момент при малых размерах. Это позволяет сделать устройства ещё компактнее.
Компактные двигатели с высокой плотностью крутящего момента позволяют инженерам создавать более легкие, тихие и простые в ремонте машины.
Вот основные преимущества компактных конструкций электродвигателей с высоким крутящим моментом:
Снижение стоимости за счёт меньшего количества деталей, таких как редукторы и ремни. Это означает меньше ремонта и меньше поломок.
Проще в использовании благодаря конструкции с полым валом. Это упрощает подключение кабелей и системы охлаждения.
Лучшая производительность. Высокая управляемость и отсутствие люфта способствуют более длительному сроку службы машин.
Широкий рабочий диапазон. Двигатели могут переключаться между высоким крутящим моментом и высокой скоростью без изменения настроек.
Более тихая работа. Меньше движущихся частей и отсутствие редукторов означает меньший уровень шума.
Магнитомягкие композиты также помогают уменьшить габариты двигателей. Они позволяют создавать трёхмерные магнитные дорожки, что снижает потери в сердечнике и потребность в охлаждении. Эти материалы обеспечивают более высокую плотность крутящего момента и более высокий КПД. Новые типы двигателей, например, с аксиальным и поперечным потоком, обеспечивают больший крутящий момент, но занимают меньше места. Порошковая металлургия экономит материал и позволяет уменьшить габариты и улучшить характеристики двигателей.
В робототехнике и автоматизации малогабаритные двигатели обеспечивают высокую плотность крутящего момента и работают эффективно. Это позволяет инженерам использовать их в медицинских приборах и электронных устройствах с ограниченным пространством. Компактные серводвигатели используют новые материалы для обеспечения высокой плотности крутящего момента. Благодаря их управляемости и простоте настройки роботы становятся компактнее и мощнее. Высокомоментные двигатели также позволяют роботам двигаться подобно человеческим рукам. Индивидуальные конструкции помогают инженерам сбалансировать крутящий момент и скорость для каждой задачи, делая их ещё компактнее.
Компромиссы в производительности
Высокомоментные двигатели позволяют создавать системы меньшего размера и легче, но при этом имеют свои недостатки. Больший крутящий момент в маломощном двигателе означает больше железа и меди. Это может сделать двигатель тяжелее и больше, даже если система остается небольшой. Для получения большего крутящего момента двигателю может потребоваться больший ток, что приводит к большему выделению тепла. Если инженеры не обеспечат надлежащее охлаждение двигателя, он может потерять эффективность и прослужить меньше.
Крутящий момент и скорость взаимосвязаны. Двигатели с высоким крутящим моментом обеспечивают большую мощность на низкой скорости. На высокой скорости они могут терять эффективность или нагреваться. Некоторым двигателям, например, двигателям с радиальным потоком, может потребоваться большее удлинение для увеличения крутящего момента, что может привести к большим потерям на высокой скорости. Современные двигатели, например, двигатели с двумя роторами без ярма и осевым потоком, обеспечивают высокую плотность крутящего момента и компактны, но охлаждение может быть сложным и ограничивать срок их службы.
Инженерам необходимо сбалансировать скорость, крутящий момент, размер и эффективность, чтобы добиться наилучших характеристик двигателя.
Вот некоторые типичные компромиссы при использовании двигателей с высоким крутящим моментом в небольших конструкциях:
Для большего крутящего момента требуется больший фазный ток инвертора, что увеличивает стоимость и вес.
Некоторым двигателям для увеличения крутящего момента требуется больше длины, что может означать большие потери на высокой скорости.
Современные двигатели, такие как бесщёточные (BLDC), обеспечивают высокую плотность крутящего момента и эффективность, но требуют электронной коммутации. Это усложняет конструкцию и может повлиять на качество их работы.
Тепло от двигателя может повредить электронику, поэтому требуется дополнительное охлаждение.
Меньшие двигатели помогают автомобилям ездить дальше и лучше управляться, но требуют тщательного проектирования, чтобы все сбалансировать.
Больший крутящий момент обычно означает большее тепловыделение. Это тепло может снизить эффективность, если его не контролировать. Новые материалы, такие как магнитомягкие сплавы, помогают увеличить крутящий момент и снизить потери. Эти материалы позволяют двигателям работать с меньшим нагревом и дольше, даже при небольших размерах. Инженеры всегда должны учитывать крутящий момент и скорость, а также их соотношение, чтобы добиться наилучших характеристик двигателя.
Выбор правильного размера очень важен. Если двигатель слишком маленький, он может перегреться или быстро выйти из строя. Если он слишком большой, он расходует энергию и пространство впустую. Инженеры используют компьютерные модели, чтобы найти оптимальный баланс между крутящим моментом, скоростью, размером и эффективностью. Это помогает им создавать мощные и компактные электрические системы.
Выбор двигателей с высоким крутящим моментом
Требования к приложениям
Выбор подходящего высокомоментного двигателя начинается с понимания требований задачи. Инженеры учитывают тип нагрузки. Нагрузки могут быть постоянными или сильно меняться. Они также проверяют, как часто будет работать двигатель. Например, электромобилям нужны двигатели, которые часто запускаются и останавливаются. Роботам, насосам и конвейерным лентам требуются разные значения крутящего момента и скорости. Место, где работает двигатель, также имеет важное значение. Двигатели, работающие в пыльных, влажных или жарких местах, нуждаются в дополнительной защите для эффективной работы.
Инженеры должны рассчитать необходимое усилие для перемещения. Это означает, что необходимо знать усилие для запуска, остановки и поддержания движения. Они подбирают крутящий момент в соответствии с выполняемой задачей. Для некоторых задач требуются двигатели, которые быстро обеспечивают больший крутящий момент. Для других требуется стабильная мощность в течение длительного времени. Инженеры также учитывают рабочий цикл. Он определяет продолжительность и частоту работы двигателя. Это помогает предотвратить перегрев двигателя и продлить его срок службы.
Совет: всегда добавляйте дополнительный крутящий момент для безопасности при изменении нагрузки.
Размер и выбор
Правильный выбор высокомоментного двигателя помогает системе работать эффективно и служить дольше. Инженеры изучают, как крутящий момент и скорость взаимодействуют в зависимости от задачи. Они используют математические методы для поиска оптимального сочетания скорости, крутящего момента и силы. Удачное сочетание позволяет экономить энергию и обеспечивать бесперебойную работу системы.
Таблица может помочь сравнить важные вещи:
фактор | Почему это имеет значение |
|---|---|
Крутящий момент и скорость | Должен соответствовать потребностям приложения |
Рабочий цикл | Влияет на тип двигателя и срок службы |
Окружающая среда | Влияет на защиту и охлаждение двигателя |
Тип коробки передач | Изменяет соотношение крутящего момента и скорости |
Система управления | Улучшает расширенную оптимизацию двигателя |
Инженеры используют редукторы для изменения крутящего момента и скорости. Они также проверяют соответствие моментов инерции для быстрого запуска и остановки. В электромобилях согласование двигателя и приводной системы экономит энергию. Системы охлаждения, такие как водяные рубашки или вентиляторы, поддерживают двигатель в прохладном состоянии при интенсивной работе. Блоки управления с датчиками и интеллектуальными программами помогают контролировать скорость и крутящий момент для достижения наилучших результатов.
Примечание: использование инструментов от производителя и консультации со специалистами помогут избежать ошибок и получить лучшие результаты при выполнении каждой работы.
Выбор двигателей с учётом крутящего момента, скорости и места их применения позволяет им прослужить дольше и работать эффективнее. Это важно для электромобилей и других новых машин, которым требуются мощные двигатели.
Высокомоментные электродвигатели используют специальные функции, позволяющие им быть компактными и мощными. Эти функции помогают им экономить энергию и эффективно работать. В таблице ниже показано, как каждая из этих функций влияет на работу двигателя :
Конструктивная особенность | Польза |
|---|---|
Роторы без сердечника | Высокий крутящий момент при малых размерах двигателя |
Оптимизированные обмотки | Более высокая выходная мощность и эффективность |
Многополюсные конфигурации | Больший крутящий момент в компактных конструкциях |
Экономия веса | Легкие, но мощные двигатели |
Важно выбрать правильный двигатель и правильно его использовать. Инженерам необходимо подобрать двигатели с контроллерами и использовать качественные материалы. Также необходимо обеспечить эффективное охлаждение двигателей. Новые идеи, такие как двигатели с постоянными магнитами и Интернет вещей, помогут сделать двигатели ещё лучше. Эти изменения сделают будущие электромобили и машины прочнее и эффективнее.
FAQ
Почему инженеры выбирают высокомоментные двигатели для компактных устройств?
Инженеры выбирают высокомоментные двигатели для небольших устройств. Эти двигатели обеспечивают значительную мощность в ограниченном пространстве. Это помогает сохранять компактность и лёгкость устройств, при этом они способны выполнять тяжёлую работу.
Почему высокий крутящий момент повышает энергоэффективность?
Двигатели с высоким крутящим моментом соответствуют мощности выполняемой работы. Это означает меньшие потери энергии. Они потребляют меньше электроэнергии и выделяют меньше тепла. Это экономит деньги и продлевает срок службы оборудования.
Почему охлаждение важно для двигателей с высоким крутящим моментом?
Охлаждение предотвращает перегрев высокомоментных двигателей. Перегрев может привести к поломке деталей двигателя. Это также может сократить срок его службы. Хорошее охлаждение обеспечивает безопасность и бесперебойную работу двигателей.
Почему двигатели с высоким крутящим моментом снижают потребность в редукторах?
Двигатели с высоким крутящим моментом часто сами по себе обеспечивают достаточную мощность. Им не всегда нужны дополнительные передачи. Это означает меньше необходимости в ремонте и более тихую работу машин. Кроме того, это повышает эффективность работы машин.
Почему проектировщикам следует учитывать плотность крутящего момента при выборе двигателя?
Плотность крутящего момента показывает, какую мощность развивает двигатель относительно своего размера. Высокая плотность крутящего момента позволяет разработчикам создавать более компактные и лёгкие машины. Эти машины по-прежнему способны выполнять тяжёлую работу.
