Выбор подходящих высокомоментных двигателей может быть непростой задачей. Иногда у вас нет всех данных о скорости и крутящем моменте. Вы можете выбрать слишком большой или слишком маленький двигатель. Некоторые забывают проверить нагрузку и инерцию. Многие пользователи не учитывают инерцию или влияние передач на крутящий момент. Если игнорировать нагрузку на подшипники, они могут сломаться. Выбор неправильного типа двигателя также может привести к проблемам. Чтобы выбрать оптимальный двигатель, сопоставьте его характеристики с вашими потребностями. Старайтесь не совершать этих распространённых ошибок.
Основные выводы
В первую очередь всегда определяйте свои потребности в крутящем моменте , скорости и нагрузке. Это поможет вам выбрать высокомоментный двигатель, подходящий для вашей работы.
Определите крутящий момент, учитывая силу нагрузки и расстояние. Добавьте запас прочности, чтобы двигатель не был слишком слабым или слишком мощным.
Выберите подходящий тип двигателя, размер и редуктор для вашего помещения. Подумайте о том, как часто вы будете им пользоваться и где он будет установлен. Это поможет двигателю работать лучше и продлить срок его службы.
Установите двигатель правильно. Убедитесь, что он выровнен, надёжно закреплён и хорошо охлаждается. Это обеспечит безопасность и бесперебойную работу двигателя.
Регулярно ухаживайте за двигателем. Чистите его, добавляйте масло и проверяйте на наличие повреждений. Это предотвратит проблемы и продлит срок службы двигателя.
Требования Для Заявки
Прежде чем выбрать моментный двигатель или мотор-редуктор, определитесь с вашими потребностями. Составьте список желаемых крутящего момента, частоты вращения и нагрузки. Укажите, где будет использоваться двигатель. Это поможет вам выбрать двигатель, соответствующий вашим потребностям.
Крутящий момент и число оборотов в минуту
Чтобы выбрать двигатель с высоким крутящим моментом, определите необходимый вам крутящий момент. Вот как это сделать:
Узнайте, какая сила действует на груз.
Измерьте расстояние груза от центра.
Используйте это, чтобы получить крутящий момент нагрузки: T = F × r.
Увеличьте крутящий момент, если ваша машина часто запускается и останавливается.
Умножьте полученную сумму на безопасное число, например, 1.2 или 1.5.
Если поднять груз массой 50 кг с помощью шкива длиной 0.2 м, крутящий момент составит 98.1 Н·м . Для получения правильного ответа всегда переводите обороты в минуту в угловую скорость. Используйте формулу T = P / ω, чтобы проверить, обеспечивает ли ваш редукторный двигатель достаточный крутящий момент при желаемой скорости. Для прямого привода крутящий момент нагрузки очень важен, особенно если груз перемещается значительно.
Нагрузка и рабочий цикл
Необходимо знать тип нагрузки и частоту работы двигателя. Для постоянных нагрузок, таких как вентиляторы или конвейеры, требуется постоянный крутящий момент. Если ваш редукторный двигатель работает кратковременно или с изменяющимися нагрузками, следует учитывать тепловыделение. Двигатели, рассчитанные на непрерывную работу (S1), хорошо подходят для постоянных нагрузок. Для двигателей, работающих с перерывами, проверьте, можно ли их охлаждать между включениями и выключениями. Это предотвратит перегрев и продлит срок их службы.
Окружающая среда
Место использования двигателя влияет на его работу и срок службы. Вода, масло и грязь могут повредить подшипники и шестерни. Высокая температура и плохой обдув могут привести к перегреву двигателя. Всегда размещайте редукторный двигатель в чистом, сухом месте с хорошим воздухообменом. Используйте датчики температуры, чтобы контролировать перегрев. Правильный уход и правильная настройка продлят срок службы вашего высокомоментного двигателя.
Совет: для достижения наилучших результатов убедитесь, что ваш редукторный двигатель и моментный двигатель подходят как для конкретной задачи, так и для места их использования.
Размеры двигателей с высоким крутящим моментом
Вычисление мощности
Вам необходимо знать, какую мощность должен выдавать ваш мотор-редуктор. Начните с расчета крутящего момента и частоты вращения для вашего применения. Используйте формулу:
Power (W) = (Torque (Nm) × RPM) / 9.549
Эта формула помогает увидеть прямую связь между крутящим моментом, скоростью и мощностью. Например, если ваш моментный двигатель должен обеспечивать крутящий момент 50 Н·м при 100 об/мин, необходимая мощность составит около 524 Вт. Всегда проверяйте, способен ли ваш мотор-редуктор одновременно выдерживать и крутящий момент, и скорость. Если вы используете британские единицы измерения, можно использовать:
Horsepower (hp) = (Torque (ft-lb) × RPM) / 5252
Знание оптимальной выходной мощности поможет избежать выбора слишком слабого или слишком большого редукторного двигателя. Этот шаг является ключевым для правильного подбора двигателя и обеспечения высокого крутящего момента.
Совет: всегда используйте правильные единицы измерения крутящего момента и скорости, чтобы получить точное значение мощности.
Постоянная двигателя, км
Постоянная двигателя (Km) показывает, насколько эффективно двигатель преобразует электрическую мощность в крутящий момент, не выделяя слишком много тепла. Чем выше значение Km, тем больше крутящий момент двигателя на каждый ватт выделяемого тепла. Это важно для двигателей с высоким крутящим моментом, особенно если требуется постоянный крутящий момент или мало места для охлаждения.

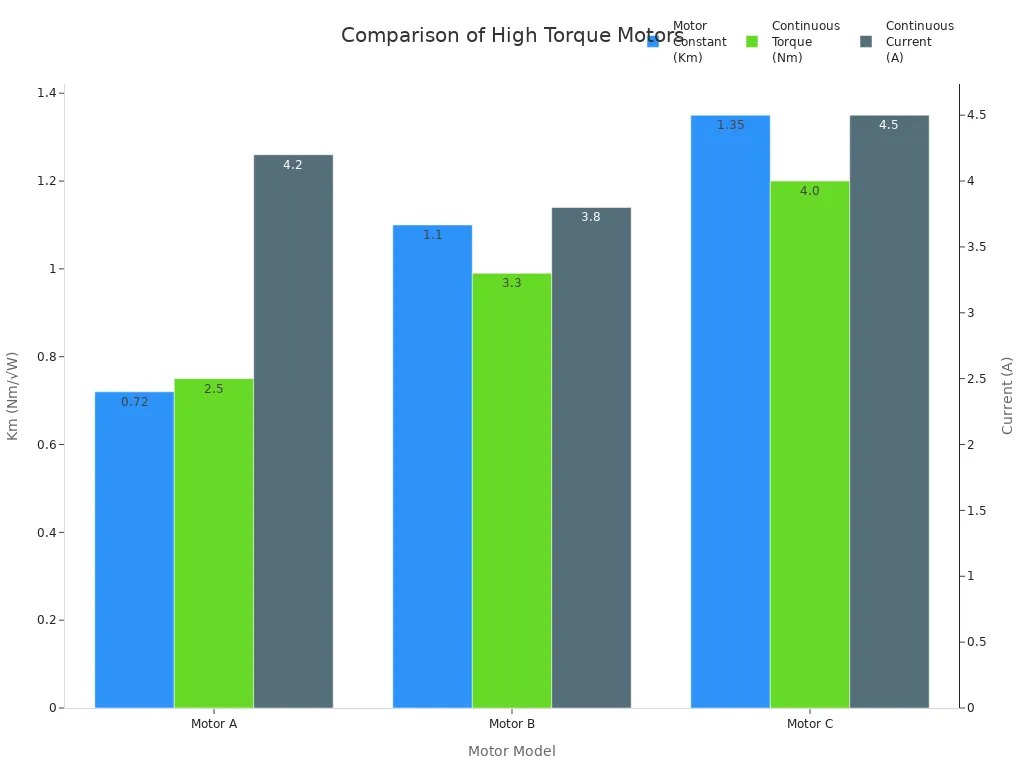

Вот таблица, показывающая, как Км влияет на выбор двигателя:
Модель двигателя | Внешний диаметр | Км (Нм/√W) | Непрерывный ток (А) | Постоянный крутящий момент (Нм) | годность |
|---|---|---|---|---|---|
Мотор А | 60 мм | 0.72 | 4.2 | 2.5 | Низкий крутящий момент, недостаточный пробег |
Мотор Б | 75 мм | 1.10 | 3.8 | 3.3 | Идеальное соответствие: соответствует ограничениям по пространству, крутящему моменту и температуре |
Мотор С | 85 мм | 1.35 | 4.5 | 4.0 | Превышает ограничение по размеру |
Если вам нужен мотор-редуктор для роботизированного сочленения или медицинского устройства, выбирайте модель с более высоким значением Km. Это поможет мотор-редуктору меньше нагреваться и прослужит дольше. Например, если ваша система может отводить только 100 Вт тепла, вам нужен мотор с Km не менее 1 Нм/√Вт, чтобы предотвратить его перегрев. Высокий показатель Km также позволяет использовать мотор-редуктор меньшего размера, что очень удобно в условиях ограниченного пространства.
Примечание: Коэффициент мощности наиболее полезен для подбора на низких скоростях или когда требуется постоянный крутящий момент. На высоких скоростях другие потери могут влиять на производительность.
Шаги определения размера
Выполните следующие действия, чтобы подобрать редукторный двигатель с высоким крутящим моментом для достижения наилучших характеристик:
Определите свой профиль движения. Запишите, как быстро вам нужно двигаться, как быстро нужно начать или остановиться и какое расстояние вам нужно пройти.
Рассчитайте все крутящие моменты. Сложите крутящие моменты, необходимые для перемещения груза, его ускорения, замедления и преодоления трения и других сил.
Добавьте запас прочности. Умножьте общий крутящий момент на 1.2, чтобы компенсировать непредвиденные обстоятельства или изменения нагрузки.

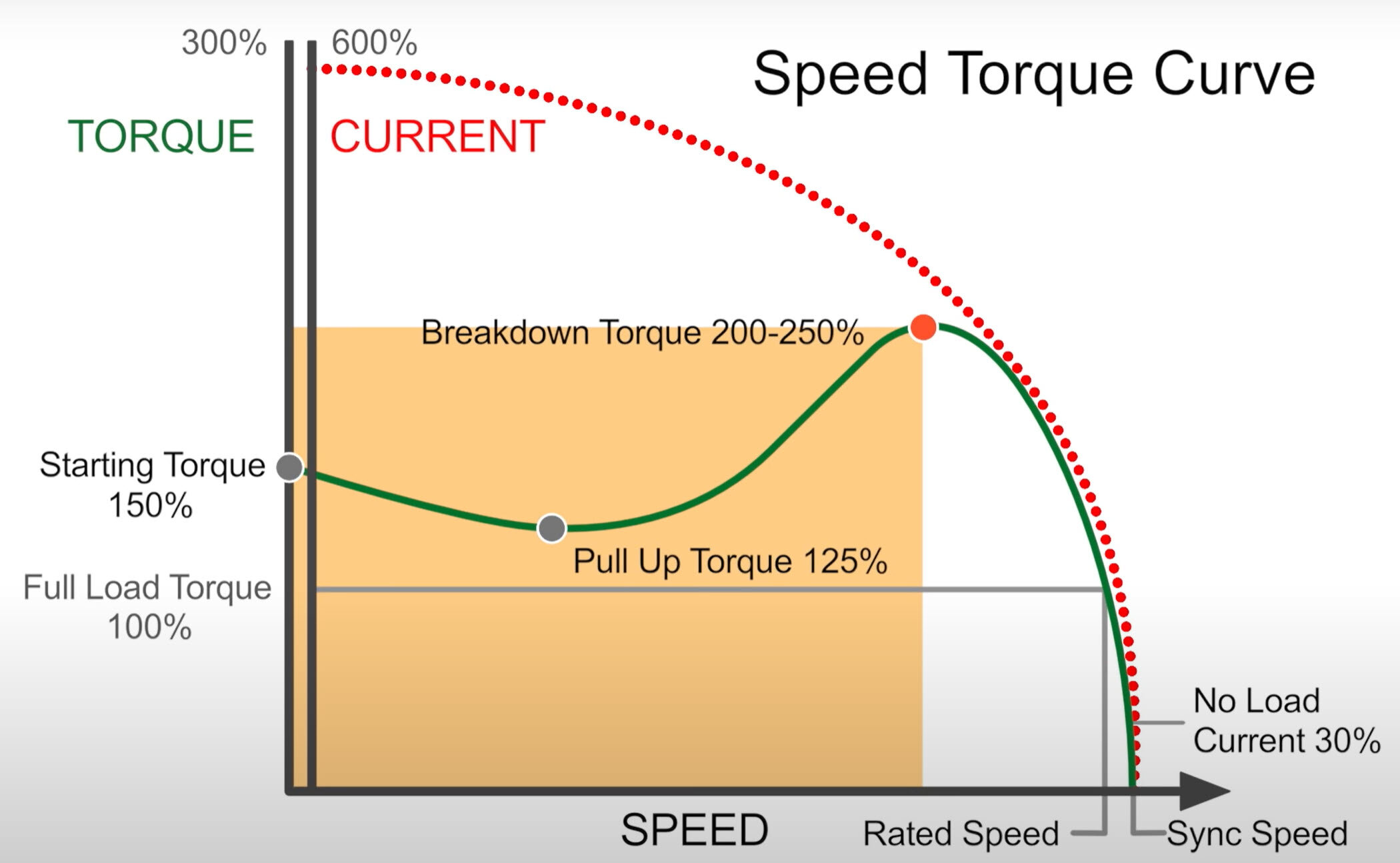

Сравните требуемые крутящий момент и скорость с кривой зависимости крутящего момента от скорости редукторного двигателя. Убедитесь, что двигатель способен обеспечить достаточный крутящий момент на выбранной скорости.
Обратите внимание на инерцию и трение двигателя. Если инерция нагрузки значительно превышает инерцию двигателя, возможно, потребуется скорректировать передаточное отношение редуктора или выбрать другой редукторный двигатель.
Проверьте источник питания. Убедитесь, что ваш мотор-редуктор работает с имеющимися напряжением и силой тока.
Подумайте о рабочем цикле. Если ваш мотор-редуктор работает с перебоями, убедитесь, что он способен выдерживать максимальный крутящий момент без перегрева.
Если вам необходимо плавное движение, проверьте наличие зубчатого момента или пульсации крутящего момента в редукторном двигателе.
При необходимости повторите шаги. Настройте передачу, профиль движения или двигатель, пока не достигнете всех своих целей.
Распространённая ошибка: многие забывают учитывать инерцию нагрузки и редуктора в расчётах. Это может привести к остановке или отказу редукторного двигателя при разгоне. Для точного подбора мощности двигателя всегда суммируйте все источники инерции.
Выполняя эти шаги, вы повысите производительность и надежность вашего высокомоментного мотор-редуктора. Вы также избежите распространённых ошибок, таких как выбор мотор-редуктора, не способного справиться с нагрузкой или перегревшегося во время работы. Для достижения наилучших результатов всегда подбирайте мотор-редуктор в соответствии с требованиями к крутящему моменту, скорости и рабочему циклу вашего оборудования.
Редукторные двигатели с высоким крутящим моментом и их типы
Двигатели переменного и постоянного тока
При выборе высокомоментных редукторных двигателей необходимо выбирать между двигателями переменного и постоянного тока. Каждый тип лучше подходит для определённых задач.
Высокомоментные двигатели переменного тока обеспечивают больший крутящий момент благодаря более высокому току. Такие двигатели используются на крупных заводах, где важны прочность и управляемость. Двигатели переменного тока не требуют большой мощности для запуска и могут прослужить много лет.
Редукторные двигатели постоянного тока с высоким крутящим моментом экономят больше энергии, чем двигатели переменного тока. Они более эффективно используют энергию и меньше тратят её. Двигатели постоянного тока обеспечивают высокий крутящий момент на низких скоростях и быстро реагируют. Это делает их идеальными для роботов и движущихся машин.
Совет: редукторные двигатели постоянного тока лучше всего подходят, если вам нужны быстрые запуски и остановки. редукторные двигатели переменного тока лучше подходят для тяжелой работы, которая выполняется непрерывно.
Осевой и радиальный поток
Вам также необходимо продумать форму вашего моментного двигателя. Существует два основных типа: с осевым и радиальным потоком.
Двигатели с осевым потоком имеют магнитное поле, распространяющееся вдоль вала. Они имеют форму диска и подходят для небольших помещений. Эти двигатели обеспечивают больший крутящий момент для своих размеров и лучше охлаждаются. Они используются в электромобилях, самолётах и бытовой технике. Двигатели с осевым потоком могут развивать крутящий момент до 40% выше, чем двигатели с радиальным потоком того же размера. Их форма позволяет им быстро охлаждаться и эффективно использовать энергию.
Двигатели с радиальным потоком имеют магнитное поле, проходящее поперёк вала. Они выглядят как цилиндры и встречаются в старых машинах. Двигатели с радиальным потоком прочны и просты в изготовлении, но больше по размеру и не так эффективны, как двигатели с осевым потоком.
Варианты коробки передач
Выбор правильного редуктора очень важен для вашего мотор-редуктора. Правильный редуктор обеспечивает больший крутящий момент, влияет на работу системы и частоту её ремонта. Ниже представлена таблица для сравнения типов редукторов:
Тип коробки передач | Характеристики крутящего момента | Эффективность | Заметки |
|---|---|---|---|
Планетарный | Высокий крутящий момент, компактный | Высокий | Прочный, жесткий, лучше всего подходит для мотор-редукторов с высоким крутящим моментом |
Червь | Высокий крутящий момент на низкой скорости | Низкий | Маленький, действует как тормоз, требует большего ухода. |
Винтовой | Плавный, высокоскоростной крутящий момент | Высокий | Тихий, меньший износ, подходит для больших мощностей |
шпора | Высокий крутящий момент, экономичность | Низкий | Громкий, быстро изнашивается, простая форма |
Скос | Изменяет ось вращения | Зависит | Используется для приводов под прямым углом |
В зависимости от типа редуктора частота проверки может меняться. Цилиндрические и конические редукторы работают лучше и требуют меньше ремонта. Червячные редукторы нагреваются сильнее и требуют больше смазки и проверок. Всегда следуйте рекомендациям производителя, чтобы ваши высокомоментные мотор-редукторы работали исправно.
Эксплуатационные факторы
Напряжение и мощность
Для вашего редукторного двигателя необходимо использовать правильное напряжение . Выбранное напряжение влияет на крутящий момент и скорость вращения. Например, редукторный двигатель постоянного тока при 75 В обеспечивает большую мощность, чем при 24 В или 48 В. Более высокое напряжение может улучшить работу редукторного двигателя, но также приводит к большему нагреву и может быть менее безопасным. Всегда проверяйте, чтобы напряжение и ток вашего редукторного двигателя не превышали пределы, установленные производителем.
При выборе источника питания для редукторного двигателя переменного или постоянного тока обратите внимание на следующие характеристики: он должен соответствовать напряжению и току, необходимым вашему редукторному двигателю. Номинальная мощность должна соответствовать вашему редукторному двигателю. Для редукторных двигателей переменного тока должна совпадать частота. Для редукторных двигателей постоянного тока источник должен выдерживать пусковой ток. Если вам требуется точное движение, убедитесь, что он совместим с системами управления. Выбирайте тот, который экономит электроэнергию и снижает затраты. Если ваш редукторный двигатель использует высокое напряжение, выбирайте источник питания с функциями безопасности.
Если вы пропустите эти шаги, ваш мотор-редуктор может перегреться или сломаться. Всегда используйте источник питания, способный выдержать нагрузку, и обеспечивайте безопасность мотор-редуктора.
Место установки
Необходимо измерить пространство для вашего редукторного двигателя и редуктора . Некоторые редукторные двигатели, например, двигатели постоянного тока с планетарными редукторами, помещаются в небольших помещениях. Другие, например, редукторные двигатели переменного тока с косозубыми или коническими редукторами, требуют больше места. Проверьте размеры редукторного двигателя, редуктора и конструкцию шестерен. Убедитесь, что есть место для охлаждения и крепления. Если ваш редукторный двигатель слишком большой, у вас могут возникнуть проблемы с циркуляцией воздуха или монтажом. Небольшой редукторный двигатель постоянного тока с угловым редуктором может сэкономить место и при этом обеспечить высокий крутящий момент.
Совет: продумайте установку до покупки мотор-редуктора и редуктора. Это поможет вам избежать лишних трат в будущем.
Стандарты и защита
При использовании мотор-редукторов в опасных зонах необходимо соблюдать правила безопасности. Для многих работ требуются двигатели и редукторы, соответствующие строгим стандартам. Эти правила защитят вас и ваше оборудование от пожара, взрывов и ударов. Ниже представлена таблица с важными сертификатами:
Сертификаты | Регион/Область применения | Описание | Применение/Примечания |
|---|---|---|---|
ATEX | Европейский союз | Для взрывоопасных сред | Требуется для редукторных двигателей во взрывоопасных зонах |
IECEx | международный | Глобальный стандарт для взрывоопасных зон | Используется для редукторных двигателей по всему миру |
UL | Северная Америка | стандарт безопасности США | Важно для редукторных двигателей на опасных объектах в США |
CSA | Канада | Канадский кодекс безопасности | Требуется для редукторных двигателей во взрывоопасных зонах Канады |
FM | Глобальный | Разрешение на эксплуатацию в опасных зонах | Используется для редукторных двигателей во многих отраслях промышленности |
NEMA и NEC | Северная Америка | Электрические коды для двигателей | Обеспечивает соответствие мотор-редукторов правилам безопасности |
Двигатели и редукторы с такой маркировкой имеют специальные корпуса, уплотнения и температурные диапазоны. Эти особенности обеспечивают безопасность вашего редукторного двигателя на нефтяных, газовых или химических заводах. Всегда проверяйте маркировку перед установкой редукторного двигателя и редуктора. Это поможет вам соблюдать закон и обеспечит безопасность вашей системы в течение длительного времени.
Использование двигателей с высоким крутящим моментом
Советы по установке
Правильная установка обеспечит бесперебойную работу вашего мотор-редуктора. Вот несколько шагов для достижения наилучших результатов:
Планирование и подготовка: Перед началом работы ознакомьтесь с инструкциями производителя. Убедитесь, что ваш редукторный двигатель, редуктор и шестерни подходят для выполняемой работы.
Монтаж: Выберите правильный способ крепления, например, с помощью опоры или фланца. Используйте прочные болты, чтобы все держалось устойчиво. Это предотвратит тряску и обеспечит правильное выравнивание.
Выравнивание: Для проверки выравнивания используйте специальные инструменты. Валы вашего редукторного двигателя и коробки передач должны быть прямыми. Правильное выравнивание помогает шестерням служить дольше и лучше передавать крутящий момент.
Электрические соединения: Плотно закрепите провода. Выберите провода подходящего сечения и изоляции. Это обеспечит безопасность и бесперебойную работу вашего редукторного двигателя.
Охлаждение и вентиляция: Разместите редукторный двигатель и редуктор в месте, где обеспечена циркуляция воздуха. Очищайте вентиляторы и вентиляционные отверстия, чтобы они не перегревались.
Тестирование и ввод в эксплуатацию: Перед интенсивной эксплуатацией проверьте работу редукторного двигателя и коробки передач. Убедитесь в их запуске, крутящем моменте, вибрации и нагреве. Проверьте, все ли работает исправно.
Документация и техническое обслуживание: Записывайте все действия, которые вы выполняете во время установки. Ведите записи для будущих проверок и ремонтов.
Совет: правильная настройка поможет вашему редукторному мотору и редуктору прослужить дольше и работать лучше.
Эксплуатация и безопасность
Использование двигателей с высоким крутящим моментом обеспечивает безопасность вашей команды и оборудования. Обращайте внимание на опасности и используйте правильные инструменты и материалы для бесперебойной работы.
Высокая температура может повредить изоляцию, клей и магниты в мотор-редукторе и редукторе. Используйте магниты и сталь, устойчивые к воздействию тепла.
Под воздействием тепла шестерни могут менять форму. Используйте керамические покрытия для защиты шестерён и выбирайте материалы, которые не ломаются под воздействием тепла.
Перегрев снижает эффективность редукторного двигателя и может привести к его поломке. Для охлаждения используйте воздушное или жидкостное охлаждение.
Вихревые токи в шестернях создают дополнительный нагрев. Чтобы предотвратить это, используйте многослойную сталь и углеродное волокно.
Магниты фиксируются с помощью термостойкого клея и металлических втулок. Это предотвращает их смещение при высоком крутящем моменте.
Проверьте свой мотор-редуктор и редуктор в реальных условиях. Для проверки их надёжности используйте испытания на нагрев и долговечность.
Примечание: Всегда выключайте питание и блокируйте редукторный двигатель или коробку передач перед началом работы с ними. Это защитит вас от ударов и движущихся частей.
Распространённые проблемы — это переизбыток электроэнергии, воды, грязи, тряска и низкое сопротивление. Содержите редукторный двигатель и коробку передач в чистоте, сухости и порядке. Регулярно проверяйте их, чтобы своевременно обнаружить проблемы.
Обслуживание
Регулярный уход обеспечит бесперебойную работу вашего мотор-редуктора и редуктора. Чтобы они прослужили дольше, выполните следующие действия:
Регулярно очищайте мотор-редуктор и редуктор. Используйте щётку или пылесос для удаления грязи и воды. Не используйте сильную струю воды.
Используйте смазку, которая не допускает попадания воды в подшипники, особенно во влажных местах.
Следите за температурой подшипников. Остановите мотор-редуктор, если они станут слишком горячими.
Смазывайте подшипники по мере необходимости. Не используйте слишком много смазки. Добавляйте новую смазку при работающем мотор-редукторе и открывайте сливное отверстие, чтобы слить старую смазку.
Используйте звуковые и вибрационные приборы для раннего обнаружения проблем с подшипниками.
Проверьте зазор между ротором и статором с помощью щупов. Это поможет определить износ или несоосность деталей.
Проверьте крепления, чтобы убедиться, что они надёжно закреплены и ровно закреплены. Ослабленные крепления могут привести к тряске и повреждениям.
Записывайте все проверки и ремонтные работы. Это поможет вам определить, возникнут ли проблемы снова, и спланировать дальнейший уход.
Задача обслуживания | частота | Что проверить/сделать |
|---|---|---|
Чистый мотор-редуктор и редуктор | Еженедельно/Ежемесячно | Удалить грязь, пыль и мусор |
Смазать подшипники | Как и было запланировано | Используйте правильную смазку, избегайте чрезмерного смазывания. |
Проверьте электрические соединения | Ежемесячно | Подтяните ослабленные провода, проверьте изоляцию. |
Проверьте системы охлаждения. | Ежемесячно | Обеспечьте приток воздуха, очистите вентиляционные отверстия |
Мониторинг вибрации и шума | Постоянный | Используйте датчики или ручные проверки |
Испытание сопротивления изоляции | Ежегодно | Используйте мегомметр, особенно в суровых условиях. |
Осмотрите крепления редуктора и коробки передач. | Ежеквартально | Затяните болты, проверьте соосность. |
Примечание: Большинство поломок мотор-редукторов и редукторов происходит из-за перегрузки электродвигателей, воды, перегрева, плохой смазки, грязи, тряски или низкого сопротивления. Устраняйте эти проблемы как можно раньше, чтобы предотвратить поломки.
Если у вас возникли проблемы с мотор-редуктором или коробкой передач, попробуйте выполнить следующие действия:
Проверьте мощность и напряжение.
Осмотрите шестерни, муфты и шпонки на предмет повреждений.
Проверьте, не слишком ли тяжел груз, и при необходимости уменьшите его.
Проверьте подшипники и обмотки на предмет износа.
Очистите вентиляционные отверстия и проверьте, не слишком ли жарко.
Проверьте наличие проблем с напряжением или фазами.
Если сработали выключатели защиты от перегрузки, выполните сброс.
Если проблемы не устранены, обратитесь к специалисту.
Следуя этим советам, ваш редукторный двигатель и коробка передач обеспечат высокий крутящий момент и будут исправно работать в течение длительного времени.
Чтобы правильно использовать редукторный двигатель, выполните следующие простые шаги . Во-первых, определите, что вам нужно от редуктора и коробки передач. Выясните желаемый крутящий момент и скорость. Выберите редуктор, редукторный двигатель и коробку передач, соответствующие этим потребностям. Всегда убедитесь, что шестерни правильно выровнены и коробка передач подходит. Протестируйте редукторный двигатель и коробку передач в реальных условиях. Регулярно ухаживайте за редуктором и коробкой передач. Если ваша установка сложная, обратитесь за помощью к специалисту . Выполнение этих действий поможет вашему редуктору, редукторному двигателю и коробке передач работать безопасно и прослужит дольше.
Свяжитесь с INEED Motors
Приобретите высокопроизводительный мотор-редуктор прямо сейчас
Совет: соблюдение четких шагов при выборе шестерни, мотор-редуктора и коробки передач поможет улучшить работу и избежать проблем.
FAQ
В чем основное различие между мотор-редуктором и коробкой передач?
Редукторный двигатель объединяет двигатель и редуктор в одном блоке. Редуктор изменяет скорость и крутящий момент от двигателя. Редукторный двигатель используется, когда требуется одновременно мощность и управление в компактном пространстве.
Как выбрать правильную коробку передач для вашего применения?
Редуктор должен соответствовать вашим потребностям в нагрузке, скорости и крутящем моменте. Проверьте тип, размер и способ крепления редуктора. Убедитесь, что редуктор выдерживает крутящий момент вашего мотор-редуктора и подходит для вашего монтажного пространства.
Как часто следует проводить техническое обслуживание коробки передач?
Регулярный уход за коробкой передач продлит срок её службы и предотвратит поломки. Очищайте её, проверяйте на наличие утечек и прислушивайтесь к шуму. Смажьте коробку передач в соответствии с рекомендациями производителя. Регулярный уход продлит срок службы коробки передач и предотвратит поломки.
Можно ли использовать любую передачу с любой коробкой передач?
Нет, вы не можете использовать любую передачу с любой коробкой передач. Каждая коробка передач работает с определёнными типами и размерами передач. Всегда следуйте руководству производителя, чтобы подобрать правильную передачу для вашей коробки передач для безопасной и эффективной работы.
Какие признаки указывают на то, что вашей коробке передач необходим ремонт?
Обращайте внимание на громкий шум, утечки или вибрацию редуктора. Если вы видите металлическую стружку или редуктор горячий, прекратите его использование. Эти признаки указывают на то, что редуктору может потребоваться ремонт или замена.
