Термин «крутящий момент двигателя» часто употребляется применительно к электродвигателям. Крутящий момент двигателя описывает тенденцию силы вызывать вращение. Когда вы спрашиваете, что такое крутящий момент, вы обнаруживаете, что он измеряет, насколько большая сила может заставить что-то вращаться. В двигателе крутящий момент возникает, когда ток протекает через ротор внутри магнитного поля. Крутящий момент используется для определения крутящего усилия, которое двигатель может развивать для перемещения грузов. Крутящий момент двигателя рассчитывается по формулам, например, T = F × R × sin(θ), где F — сила, R — радиус, а θ — угол. Что такое крутящий момент на практике? Это сила, которая позволяет двигателю вращать колеса, шестерни или другие детали. Знание того, что такое крутящий момент, поможет вам выбрать правильный двигатель для ваших машин и применений.

Основные выводы

• Крутящий момент двигателя — это крутящая сила, которая заставляет двигатели вращать валы или колеса, и она зависит от силы, расстояния от точки опоры и угла приложения силы.

• Моментные электродвигатели обеспечивают высокий крутящий момент на низких или нулевых скоростях, что позволяет осуществлять точное управление и снижает потребность в редукторах во многих промышленных приложениях.

• Крутящий момент электродвигателя возникает в результате взаимодействия тока и магнитных полей, при этом на выходной крутящий момент влияют такие конструктивные факторы, как магниты, обмотки и охлаждение.

• Точное измерение крутящего момента осуществляется с помощью таких датчиков, как тензодатчики и динамометры, которые помогают обеспечить производительность, безопасность и эффективность двигателя.

• Понимание соотношения крутящего момента и скорости, а также правильный выбор мощности двигателя помогают соответствовать потребностям нагрузки, повышать эффективность и избегать повреждения двигателя или потерь энергии.

Основы крутящего момента двигателя

Что такое крутящий момент

Когда вы спрашиваете, что такое крутящий момент, вы рассматриваете силу, заставляющую что-либо вращаться вокруг оси. В физике и инженерии крутящий момент — это вращательный эквивалент силы. Вы видите действие крутящего момента каждый раз, когда используете гаечный ключ, чтобы ослабить болт или открыть дверь. Чем дальше вы прикладываете силу от точки опоры, тем больший крутящий момент создаёте. Этот принцип помогает понять, почему более длинный гаечный ключ помогает легче повернуть неподатливый болт.

• Крутящий момент зависит от трех основных факторов:

  • Величина силы, которую вы используете.

  • Расстояние от оси (называется плечом рычага).

  • Угол между силой и плечом рычага.

Для расчета крутящего момента можно использовать следующую формулу:
Torque = Force × Distance × sin(θ)
Здесь θ — угол между силой и плечом рычага. Крутящий момент создаёт только та часть силы, которая действует под прямым углом к ​​плечу рычага. Если толкать рычаг прямо к точке опоры, крутящий момент отсутствует.

Совет: если вы хотите увеличить крутящий момент, приложите больше силы, увеличьте расстояние от оси вращения или толкайте под прямым углом.

В электродвигателях крутящий момент используется для вращения валов, шестерен и колес. Крутящий момент — это вращательная сила, которая заставляет двигатель вращаться и совершать работу. Знание крутящего момента необходимо, поскольку он показывает, какую нагрузку может выдержать двигатель. Высокий крутящий момент означает, что двигатель может перемещать более тяжелые грузы или легче трогаться с места.

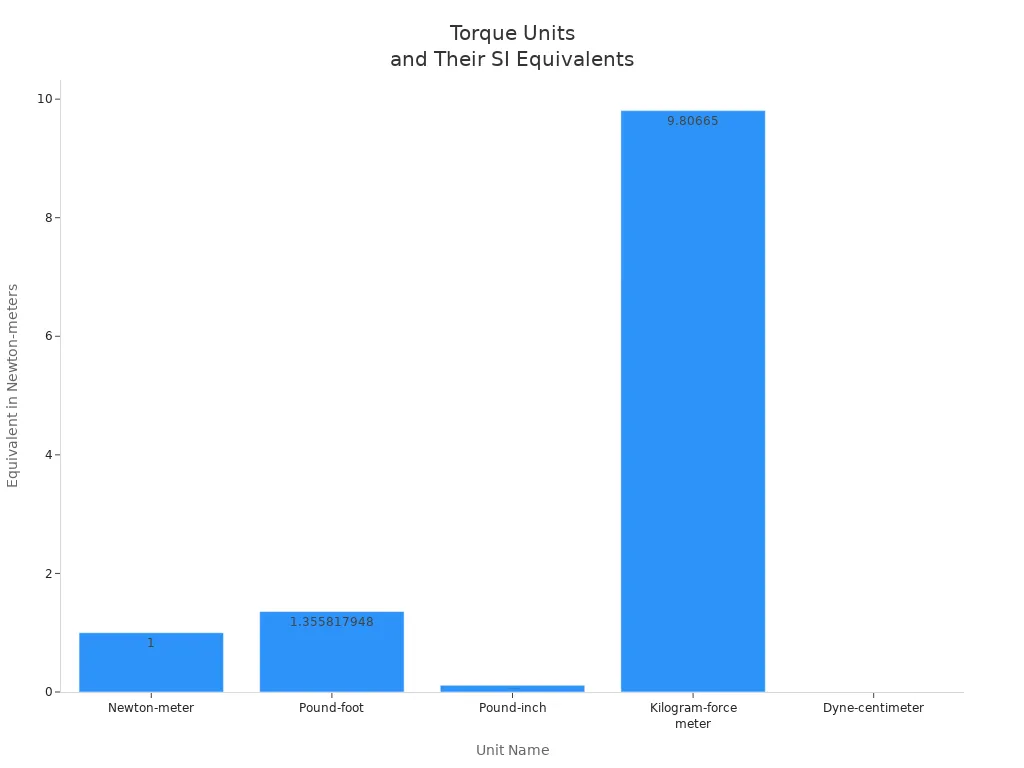

Единицы крутящего момента

Крутящий момент измеряется единицами, сочетающими силу и расстояние. Наиболее распространённой единицей измерения в системе СИ является ньютон-метр (Н·м). В имперской системе используется фунт-фут (фунт-сила·фут) или фунт-дюйм (дюйм·фунт-сила). В некоторых метрических системах также может встречаться килограмм-сила-метр (кгс·м). Точное преобразование между этими единицами важно для безопасности и производительности.

Например, если крутящий момент выражен в фунт-футах, умножьте его примерно на 1.36, чтобы получить ньютон-метры. Если же вы используете фунт-дюймы, умножьте его примерно на 0.113. При выборе двигателя или проверке его характеристик необходимо использовать правильные единицы измерения. Это поможет избежать ошибок и обеспечит безопасную работу оборудования.

Обзор крутящего момента двигателя

Моментный двигатель — это особый тип электродвигателя. Моментные двигатели используются , когда требуется высокий крутящий момент на низких скоростях или даже при нулевой скорости. Этот тип двигателя способен постоянно создавать высокий крутящий момент без перегрева, даже если он не вращается. Моментные двигатели находят применение во многих отраслях промышленности, поскольку они обеспечивают высокую плотность крутящего момента, высокую точность и низкие затраты на техническое обслуживание.

• Основные характеристики моментного двигателя:

  • Высокий крутящий момент при низкой или нулевой скорости

  • Компактный дизайн

  • Высокая точность и контроль

  • Низкий уровень шума и вибрации

  • Уменьшение потребности в передачах

Моментные двигатели используются в робототехнике, станках с ЧПУ, конвейерных лентах, кранах и оборудовании для пищевой промышленности. В этих областях применения высокий крутящий момент необходим для точного перемещения и управления. Например, моментный двигатель в манипуляторе робота позволяет плавно перемещать тяжёлые детали и останавливаться точно в нужном месте. В цифровой печати моментный двигатель обеспечивает точное управление конвейерными лентами.

Выбирайте моментный двигатель, когда вам нужен высокий крутящий момент, превосходная точность и надёжность. Это делает моментные двигатели незаменимыми в таких отраслях, как аэрокосмическая промышленность, производство полупроводников, медицинских приборов и упаковочных материалов. Вы получаете преимущества высокого крутящего момента и низкой скорости без дополнительных передач и сложных систем.

Примечание: При выборе моментного двигателя всегда проверяйте его максимальный крутящий момент и убедитесь, что он соответствует потребностям вашего применения.

Принципы создания крутящего момента

Крутящий момент в электродвигателях

В электродвигателях крутящий момент возникает при протекании тока по обмоткам в магнитном поле. Электрический ток взаимодействует с магнитным полем, создавая силу, вращающую ротор. Эта сила обеспечивает высокий крутящий момент, необходимый для перемещения грузов или запуска машин. Величина создаваемого крутящего момента зависит от нескольких факторов:

• Магнитные материалы: Использование мощных магнитов, например, редкоземельных, позволяет увеличить крутящий момент за счет усиления магнитного поля в роторе и статоре.

• Конструкция обмотки: большее количество медных обмоток и более высокая плотность усиливают магнитное поле, что означает больший крутящий момент.

• Конструкция двигателя: форма ротора и статора, а также расположение магнитных полюсов влияют на величину получаемого крутящего момента.

• Эффективность охлаждения: хорошее охлаждение позволяет пропускать через двигатель больший ток, что увеличивает крутящий момент без перегрева.

Эти принципы работы электродвигателей используются для проектирования двигателей, обеспечивающих необходимый динамический крутящий момент для вашего применения. Прямое управление крутящим моментом позволяет быстро и точно регулировать создаваемый крутящий момент.

Магнитное поле и ток

При прохождении тока через контур в магнитном поле возникает крутящий момент. На стороны контура действуют равные и противоположно направленные силы, которые заставляют его вращаться. Формула для этого: τ = NIAB sin θ, где N — число витков, I — сила тока, A — площадь, B — магнитное поле, θ — угол. Это показывает, как электрический ток и магнитные поля совместно создают динамический крутящий момент. Сила Лоренца действует на проводники ротора, заставляя ротор вращаться. Для управления этим процессом и получения необходимого высокого крутящего момента используется прямое управление крутящим моментом.

Совет: Прямое управление крутящим моментом обеспечивает быстрый отклик и точное управление крутящим моментом двигателя, что важно для динамических изменений крутящего момента.

Синхронные и бесщеточные двигатели постоянного тока

Синхронные двигатели и бесщёточные двигатели постоянного тока (BLDC) различаются по принципу генерации крутящего момента. Оба типа используют электрический ток и магнитные поля, но их методы управления и выходной крутящий момент различаются.

Синхронные двигатели обеспечивают более плавный и высокий крутящий момент благодаря непрерывной коммутации. Крутящий момент синхронного двигателя остаётся стабильным, что важно для применений, требующих точного динамического крутящего момента. Бесщёточные двигатели постоянного тока обеспечивают высокий крутящий момент ступенчато, что может привести к пульсациям. Прямое управление крутящим моментом в синхронных двигателях помогает достичь более высокой производительности и эффективности. Когда требуется высокий крутящий момент, плавная работа и улучшенное управление, часто выбирают высокомоментный двигатель синхронной конструкции.

Измерение крутящего момента двигателя

Методы измерения

Измерение крутящего момента в электродвигателе может осуществляться с помощью нескольких надежных методов. Наиболее распространенные методы используют датчики вращательного и реактивного момента на основе тензометрических датчиков. Эти датчики помогают регистрировать крутящую силу, создаваемую валом двигателя. В лабораторных и промышленных условиях часто встречаются двухвальные датчики крутящего момента реактивного типа и вращающиеся датчики крутящего момента малого диапазона. Некоторые датчики, например, датчики реактивного момента без движущихся частей, отличаются высокой долговечностью. Вращающиеся датчики крутящего момента для торцевых ключей используют тензометрические датчики на основе фольги и технологию контактных колец для обеспечения точного двунаправленного измерения крутящего момента.

• Датчики крутящего момента на основе тензодатчиков

• Датчики крутящего момента реактивного типа с двумя валами

• Датчики крутящего момента вращающегося торцевого ключа

• Датчики реактивного момента без подвижных частей

Эти методы позволяют измерять крутящий момент при испытании электродвигателей, сборке автомобилей, робототехнике и контроле качества. Высококачественные датчики гарантируют получение точных данных о крутящем моменте, что критически важно для анализа производительности электродвигателей.

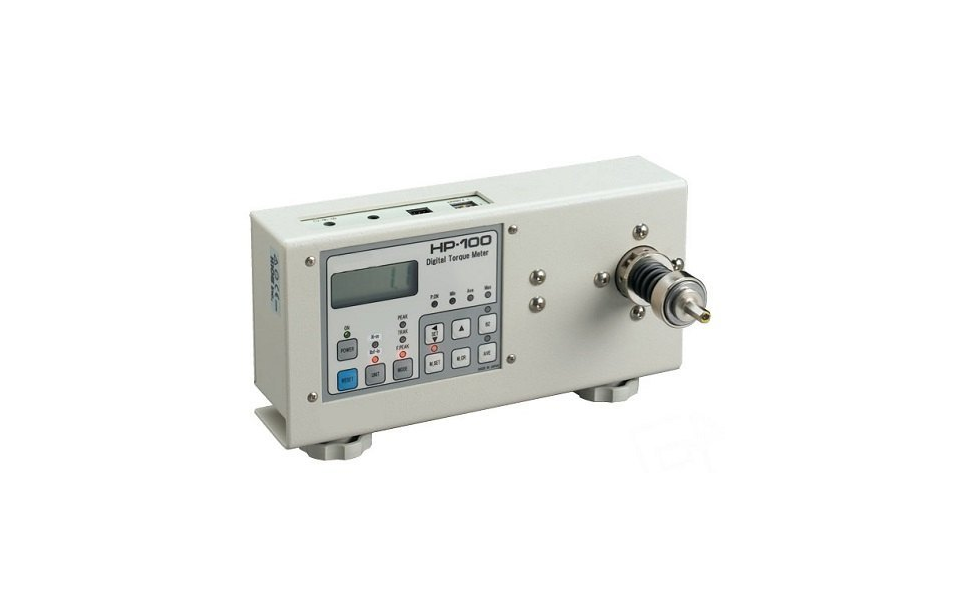

Инструменты и инструменты

Вам доступен широкий выбор инструментов и приборов для измерения крутящего момента электродвигателей. В таблице ниже представлены некоторые из наиболее популярных моделей и их характеристики:

Для измерения крутящего момента в системах электродвигателей также можно использовать вращающиеся датчики крутящего момента, специальные датчики крутящего момента и приборы для измерения механической мощности. Эти приборы помогают поддерживать точность и надежность испытаний электродвигателей.

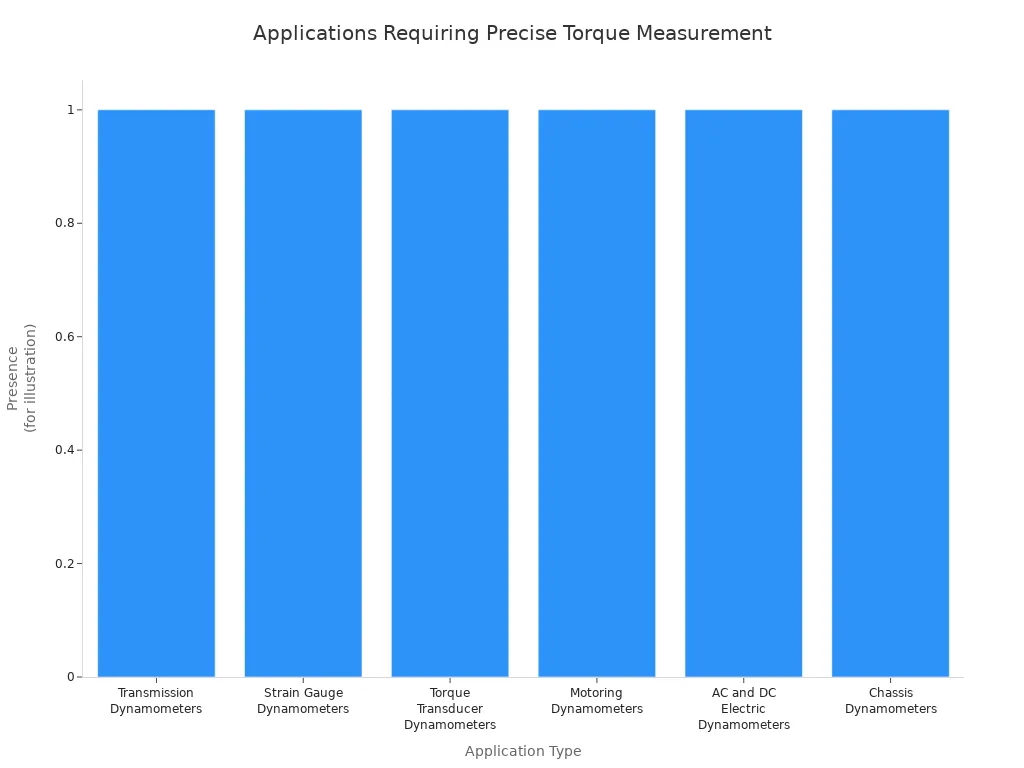

Практическое применение

Точное измерение крутящего момента играет жизненно важную роль во многих реальных применениях электродвигателей. Трансмиссионные динамометры используются для измерения крутящего момента и скорости непосредственно на компонентах силовой передачи. Тензометрические динамометры позволяют измерять крутящий момент на вращающихся валах без поглощения мощности. Динамометры с датчиками крутящего момента обеспечивают непрерывный контроль крутящего момента в системах электродвигателей в режиме реального времени. Двигательные динамометры имитируют различные рабочие условия для исследований и разработок. Электрические динамометры переменного и постоянного тока создают контролируемые нагрузки для проверки производительности электродвигателей. Шасси-динамометры измеряют выходную мощность всего транспортного средства, помогая оценить КПД электродвигателя и потери в трансмиссии.

Точное измерение крутящего момента гарантирует получение достоверных данных для выбора электродвигателя, расчёта эффективности и составления отчётов о производительности. Вы избежите ошибок, которые могут повлиять на безопасность и производительность системы. Регулярная калибровка и правильное обслуживание приборов для измерения крутящего момента помогут вам добиться наилучших результатов.

Соотношение крутящего момента и скорости и производительность

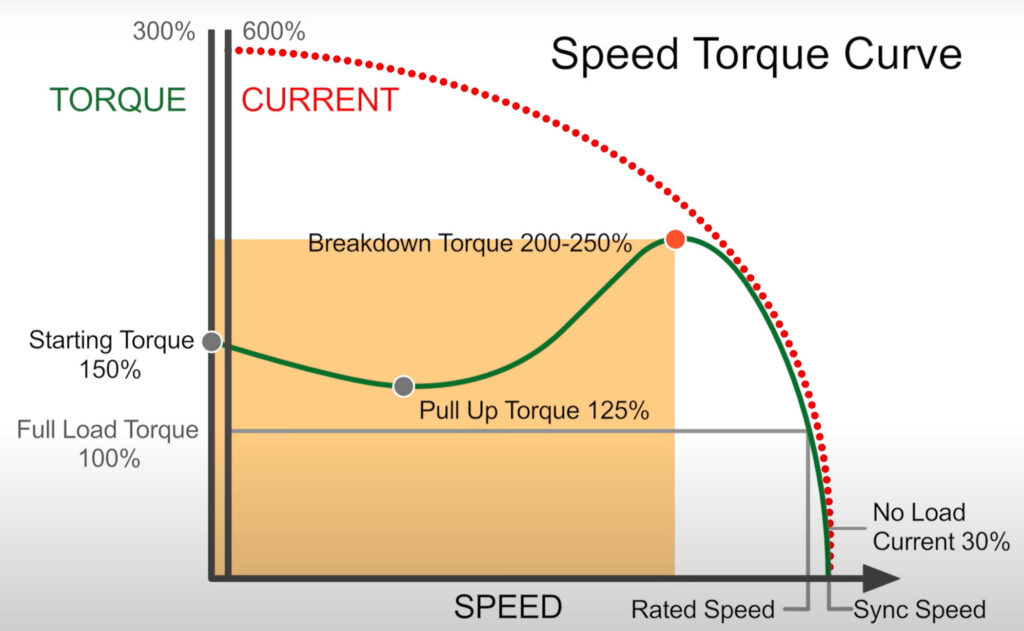

Кривая крутящего момента и скорости

Кривая зависимости крутящего момента от скорости является ключевым инструментом для понимания работы двигателя. Эта кривая показывает, что крутящий момент остаётся практически постоянным на низких скоростях вплоть до базовой. После этой точки крутящий момент падает с ростом скорости из-за ослабления поля. На кривой можно заметить две линии: пиковый крутящий момент и непрерывный крутящий момент. Пиковый крутящий момент — это максимальный крутящий момент, который двигатель может выдавать в течение коротких импульсов, в то время как непрерывный крутящий момент — это тот крутящий момент, который двигатель может выдержать без повреждения. Такие двигатели, как синхронные и моментные, обеспечивают высокий крутящий момент на низких скоростях, что важно для высокого пускового момента и высокой удельной мощности. Кривая мощности поднимается с увеличением скорости, достигает пика, а затем опускается по мере снижения крутящего момента. Эта характеристика крутящего момента помогает выбрать правильный двигатель для вашего применения.

• Кривая крутящего момента и скорости показывает:

  • Высокий крутящий момент на низких скоростях для пуска и больших нагрузок

  • Постоянный крутящий момент вплоть до базовой скорости

  • Переменный крутящий момент на более высоких скоростях

  • Наибольшая эффективность при скорости и крутящем моменте, близких к номинальным

Нагрузка и эффективность

Для достижения максимальной эффективности необходимо согласовать нагрузку с крутящим моментом двигателя. Если мощность двигателя завышена, КПД снижается, особенно при малых нагрузках. КПД электродвигателей меняется в зависимости от нагрузки и скорости. Двигатели достигают высокого КПД при крутящем моменте от 75% до 100% от полной нагрузки. При частичных нагрузках КПД может опускаться ниже 50%. Синхронные и моментные двигатели сохраняют высокий КПД в широком диапазоне, но неисправности или неправильный выбор мощности снижают производительность. Всегда проверяйте соотношение крутящего момента и скорости, а также нагрузку, чтобы избежать потерь энергии.

Температурные эффекты

Температура влияет на крутящий момент. По мере нагрева двигателя сопротивление обмотки увеличивается, а магнитная индукция падает. Это снижает крутящий момент двигателя и высокий пусковой момент. Кривая зависимости крутящего момента от скорости вращения становится круче, поэтому частота вращения вала падает сильнее при той же нагрузке. Синхронные и моментные двигатели могут терять динамический крутящий момент при высоких температурах. При выборе двигателя необходимо учитывать реальные рабочие температуры, чтобы убедиться, что он соответствует вашим требованиям к крутящему моменту и эффективности.

Размер двигателя

Правильный подбор мощности двигателя гарантирует необходимый крутящий момент, эффективность и производительность. Необходимо учитывать приводной механизм, нагрузку, скорость и условия эксплуатации. Синхронные и моментные двигатели обеспечивают высокий и постоянный крутящий момент для широкого спектра применений. Используйте приведенную ниже таблицу для выбора:

Несоответствие крутящего момента и скорости может привести к остановке двигателя, снижению эффективности или повреждению. Синхронные и высокомоментные двигатели помогают сбалансировать высокий крутящий момент, высокий пусковой момент и высокую эффективность для достижения наилучших показателей.

Вы узнали, что крутящий момент двигателя играет важнейшую роль в его работе, будь то в автомобиле или в робототехнике. В таблице ниже представлены основные сведения об измерении крутящего момента:

Понимая, что такое крутящий момент, вы можете подобрать двигатель, обеспечивающий нужную эффективность и производительность.

1. Вы подбираете крутящий момент двигателя в соответствии со своими потребностями, что повышает эффективность и надежность.

2. Вы сокращаете затраты на техническое обслуживание, удаляя лишние детали.

3. Вы получаете лучший контроль и более длительный срок службы машины.

Знание того, как работает крутящий момент, поможет вам выбрать лучший двигатель для любой работы.

FAQ

Что измеряет крутящий момент двигателя?

Крутящий момент двигателя измеряет крутящую силу, которую двигатель прикладывает для вращения вала или нагрузки. Это значение используется для определения силы, которую двигатель может развить для перемещения или подъёма объектов.

Что влияет на величину крутящего момента, создаваемого двигателем?

Крутящий момент меняется под воздействием таких факторов, как ток, напряжённость магнитного поля, конструкция обмотки и температура. Более сильные магниты и более высокий ток увеличивают крутящий момент. Нагрев и плохая конструкция его снижают.

В чем разница между пиковым крутящим моментом и постоянным крутящим моментом?

Пиковый крутящий момент — это максимальная сила, которую двигатель может развить в течение короткого времени. Длительный крутящий момент — это сила, которую двигатель может безопасно развивать без перегрева при регулярном использовании.

Совет: всегда проверяйте оба показателя при выборе двигателя для своего проекта.

Какие инструменты можно использовать для измерения крутящего момента двигателя?

Вы можете использовать датчики крутящего момента, динамометрические ключи и динамометры. В таблице ниже представлены распространённые инструменты:
